你知道什么是中间继电器吗?它的外形结构、型号各是怎样的?

2021-03-04 19:14:14 | 人围观 | 评论:

中间继电器实质上是电压继电器。但它的触点对数多,触头容量较大,动作灵敏。
中间继电器的主要用途是:当其它继电器的触头对数或触头容量不够时,便可以借助中间继电器来扩大它们的触头数和触头容量,起到中间转换的作用。

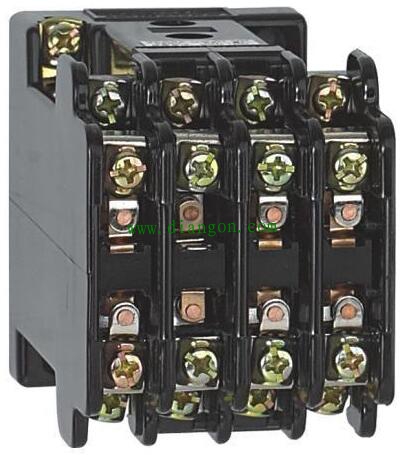

下图是JZ7系列的中间继电器的外形结构,大家可以参考一下:

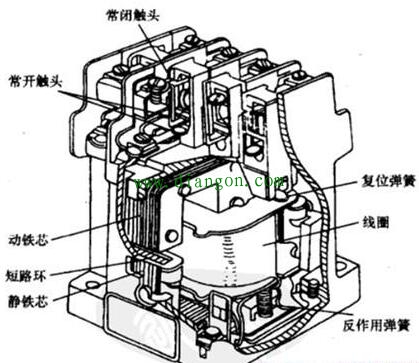

上图所示的中间继电器是由静铁芯、动铁芯、线圈、触点系统、反作用弹簧和复位弹簧等组成。它的触点对数较多,没有主、辅触点之分。各对触点允许通过的额定电流也是一样的,都为5A。吸引线圈的额定电压就有多各可选了,有:12V、24V、36V、220V等。学习更多继电器知识请关注微信公众号“电工电气学习”。
值得我们注意的是:


选用电磁式继电器是有一定的依据的,比如:
1、被控制或被保护对象的特性;
2、触头的种类;
3、数量;
4、控制电路的电压、电流、负载性质等。www.diangon.com版权所有。
而最重要的一点就是线圈电压、电流应该满足控制线路的要求。如果控制电流超过继电器触头的额定电流,我们可以将触头并联使用。

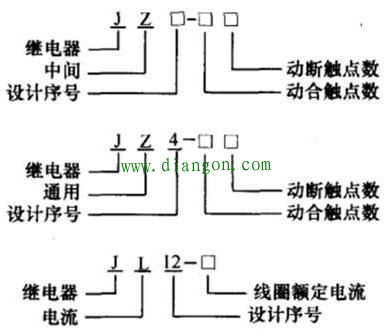

在这里,给大家图解一下电磁式继电器型号的含义(如下图):
