交流接触器的结构及工作原理

2016-11-05 21:08:41 | 人围观 | 评论:

1、接触器的结构
      以交流接触器为例，它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：

1）电磁机构
      电磁机构的组成：由电磁线圈、铁心和衔铁组成。
      电磁机构的功能：操作触点的闭合和断开。

2）触点系统
触点是接触器的执行元件，用来接通或断开被控制电路。
触点系统包括主触点和辅助触点。
◆ 主触点：用在通断电流较大的主电路中。
◆ 辅助触点：用于接通或断开控制电路，只能通过较小的电流。按其原始状态可分为常开触点和常闭触点。
触点系统包括主触点和辅助触点。
◆ 常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；
◆ 常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后所有触点复原）。

3）灭弧系统
容量在10A以上的接触器都有灭弧装置，常采用纵缝灭弧罩及栅片灭弧装置。

4）反力装置
包括弹簧、传动机构、接线柱及外壳等。

5）支架和底座
用于接触器的固定和安装。

2、接触器的工作原理：


图1 交流接触器结构示意图
1-动触头 2-静触头 3-衔铁 4-弹簧 5-线圈
6-铁心 7-垫毡 8-触头弹簧 9-灭弧罩 10-触头压力弹簧
  线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消失，触头恢复常态。为防止铁心振动，需加短路环。

3、接触器的图形及文字符号

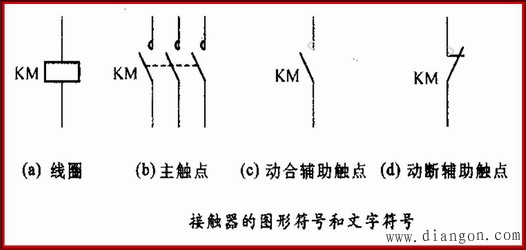

图2接触器的图形符号和文字符号
