交流接触器型号及主要技术参数

2016-11-05 21:08:33 | 人围观 | 评论:

1、型号含义―交流接触器的型号含义


图1.3.3 交流接触器的型号含义

直流接触器的型号含义:


图1.3.4 直流接触器的型号含义

2、接触器的主要技术参数

      ◆ 额定电压:指主触点的额定工作电压
      ◆ 额定电流:主触点的额定电流

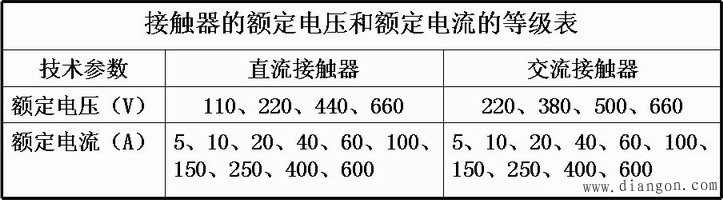

图1.3.5 接触器的主要技术参数

      ◆ 线圈的额定电压

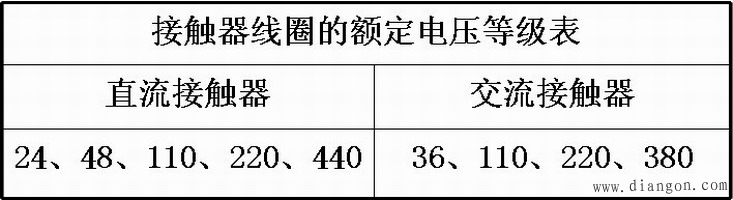

图1.3.6 线圈的额定电压

      ◆ 接通与分断能力
         接触器在规定条件下,能在给定电压下可靠接通和分断的预期电流值。
         接通时:主触点不应发生熔焊。
         分断时:主触点不应发生长时间燃弧。
      ◆ 机械寿命与电气寿命
         机械寿命:1000万次以上
         电气寿命:100万次以上
      ◆ 操作频率
         每小时的操作次数,一般为:300次/h、 600次/h、 1200次/h几种。
