tns系统接线原理图_tnc系统接线原理图_tncs系统接线原理图解

2016-11-08 09:59:32 | 人围观 | 评论:

TN系统中性点直接接地,电气装置的外露可接近导体通过保护接地线与该接地点相连接,即设备不单独接地,只系统接地的低压配电系统。
在TN系统中又分为TN-C、TN-S和TN-C-S三种系统:

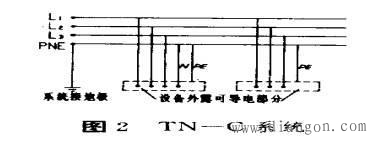

1)TN-C系统在全系统内N线和PE线是合一的 (传说中的四线制)

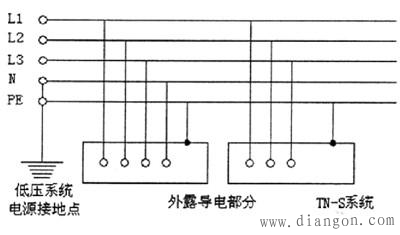

2)TN-S系统在全系统内N线和PE线是分开的(传说中的五线制)
3)TN-C-S系统在全系统内,通常仅在低压电气装置电源进线点前N线和PE线是合一的,电源进线点后即分为两根线(电源到箱子是四线,箱子到设备是五线)NC中 PE线和N线是一根线 TNS中 PE和N是分开的 两根
TNCS是上述两种的结合 TT是N线经小电阻接地 每个设备的PE线 单独接地

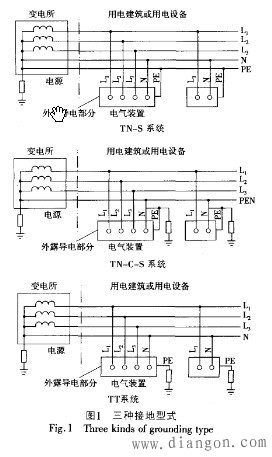

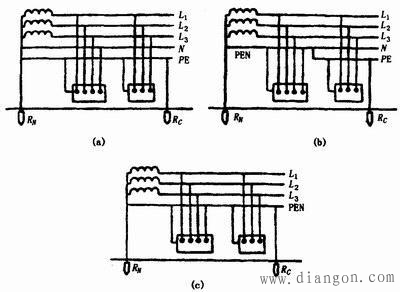

上传一下这三种接地形式的接线示意图,一看就明白了


  (1)TN-C-S系统可以降低电动机外壳对地的电压,然而又不能完全消除这个电压,这个电压的大小取决于负载不平衡的情况及线路的长度。要求负载不平衡电流不能太大,而且在PE线上应作重复接地。
  (2)PE线在任何情况下都不能进入漏电保护器,因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
  (3)对PE线除了在总箱处必须和N线相接以外,其他各分箱处均不得把N线和PE线相联,PE线上不许安装开关和熔断器。
