交流接触器低电压起动电动机电路原理图解

2016-12-22 20:28:24 | 人围观 | 评论:

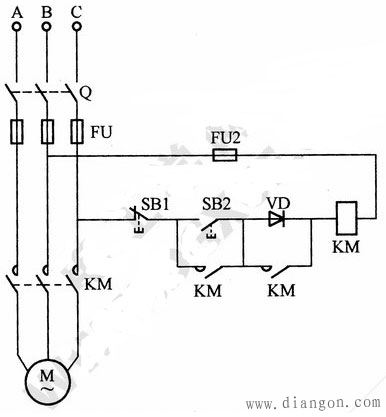

使用交流接触器低电压起动电动机的电路接线图说明
      当供电电压较低时，如低于交流接触器线圈额定电压的85%时，因吸力不足，接触器不能可靠吸合，造成衔铁跳动不止。若在接触器线圈电路串入一只整流二极管，就可消除上述现象。电路如图所示，当按下起动按钮SB2时，经二极管半波整流电压加在接触器KM线圈上，KM吸合，同时其辅助触点将二极管短接，接触器仍变为交流运行。
