CJX2-2510交流接触器接线方法图解

2017-01-11 09:52:55 | 人围观 | 评论:

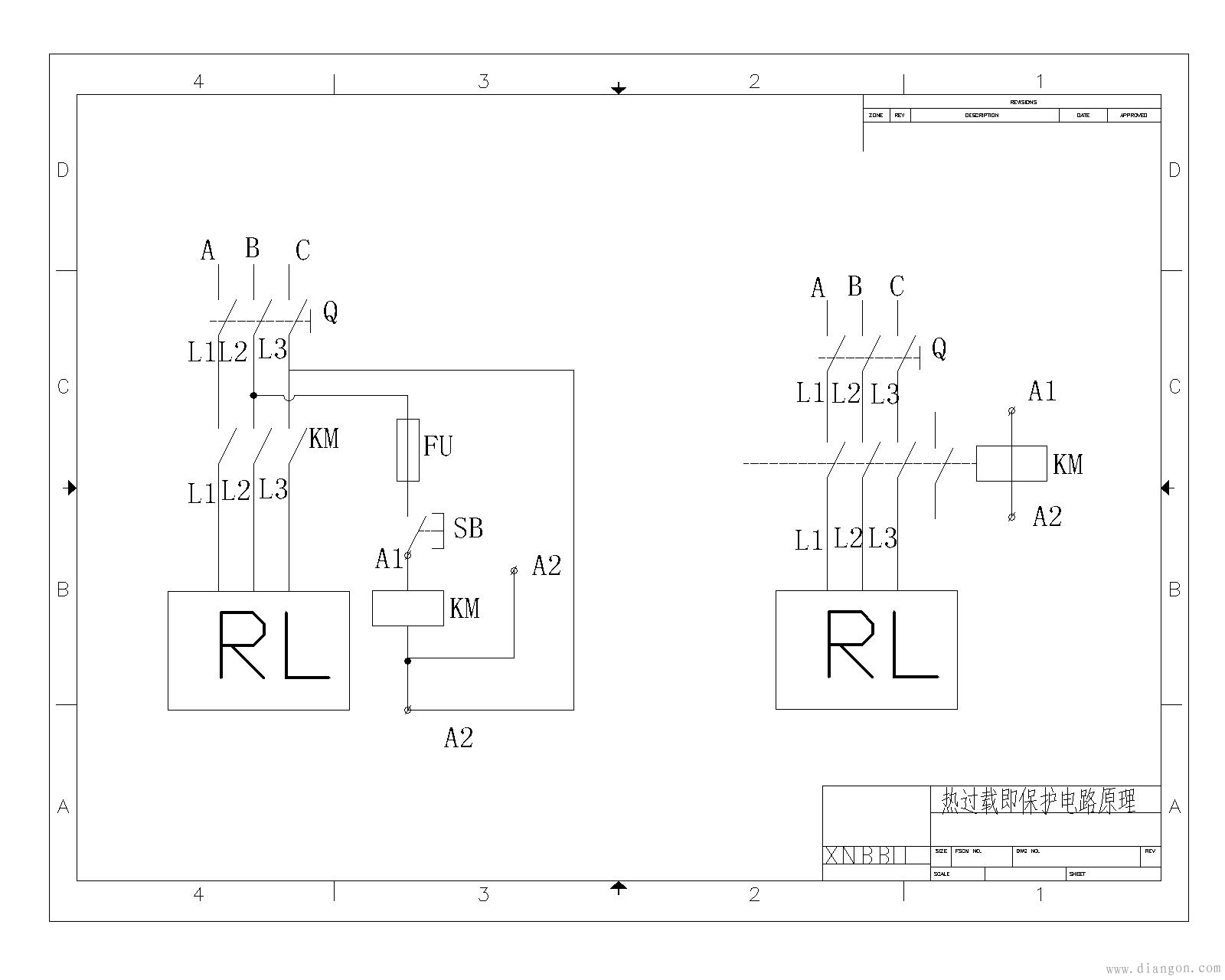

CJX2-2510交流接触器接线：1、3、5接三相电源，2、4、6接三相电机（主电路部分）　　
A1、A2 是接触器的线圈，接到控制电路里面去，通过控制接触器的线圈　（A1、A2）来实现控制住电路部分的电机。
　　13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
