交流接触器短路铜环作用

2017-01-27 11:06:59 | 人围观 | 评论:

  由于交流电磁铁的电磁吸力是脉动的,即当电磁吸力小于作用在动铁芯上的弹簧力时.动铁芯将从静铁芯闭合处被拉开使铁芯释放;而当电磁吸力大于弹簧时,动铁芯又被吸合。所以,电源电压变化一个周期,电磁铁吸合两次,
  对于频率为50Hz的交流电源来讲,在1s内电磁铁可吸合100次从而使动铁芯剧烈振动井产生噪声、亦会使钊触处产生靡损,降低电磁铁使用寿命口因此,必须采取有效措施消除动铁芯的振动。办法是在电磁铁铁芯的端而上开一个小槽,在槽内嵌人铜质短路环。
  交流接触器短路环的作用是减低衔铁的振动及噪声。
  当接触器的线圈通电后,线圈中流通的是交变电流。由于交流电磁铁通入交流电,磁场交变,产生的吸力是脉动的,特别是交流电流过零时,磁场消失,这会引起衔铁振动。

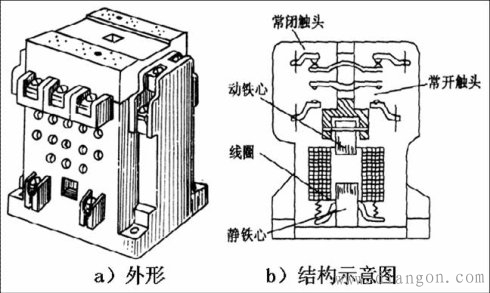

                           1-动铁心  2-静铁心  3-线圈  4-短路环
  短路环是嵌装在铁心某一端的铜环(见上图),加入短路环后,由于在短路环中产生的感应电流,阻碍了穿过它的磁通变化,使磁极的两部分磁通之间出现相位差,因而两部分磁通所产生的吸力不会同时过零,即一部分磁通产生的瞬时力为零时,另一部分磁通产生的瞬时力不会是零,其合力始终不会有零值出现。简而言之,交变电流过零时,维持动静铁芯之间具有一定的吸力,以清除动、静铁芯之间的振动,这样就达到减少振动及噪声的目的。
