交流接触器怎么接线?交流接触器接线技巧

首先电源三相分别接接触器的主触点L1,L2,L3，再从接触器的T1,T2,T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的，这个应该知道吧！）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

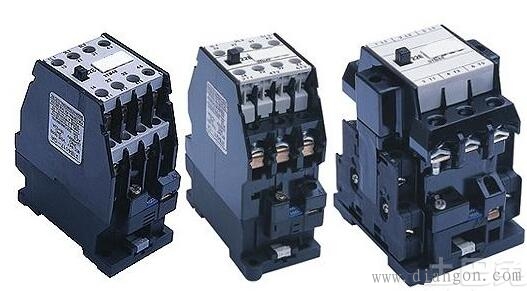

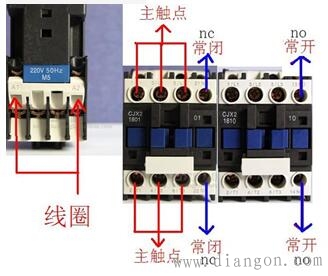

首先我们先了解施耐德交流接触器的几个基本常识交流接触器有两个基本东西,主触头和辅助出头,主触头故名思议就是用来和用电器接触的或者接在主回路上,辅助触头就是接在控制回路上,用来控制主回路的。

主触头一般接到主回路上,至于先后顺序到时没有特别要求,辅助触头接到控制回路上,一般要选择是常开触点还是常闭触点.这个选择是根据控制回路的要求而定,一般一个交流接触器如果常开常闭触点不够用,以施耐德为例,可以在最上方加上一个机构.类似于常开常闭触点可供使用。
交流接触器的判断是常开常闭可以使用万能表的通断量程,当万能表测量是响证明是常闭触点,当万能表不响证明是常开触点,用手按一下辅助出头的按钮常开就会响,常闭就不响。
