点动就是启动按钮按下时,接触器线圈得电吸合。松开时,接触器线圈失电,断开。
长动的接法,就是在点动的基础上,在停止按钮后端上再接一根线接到接触器常开辅助触点的一端,辅助触点的另一端接在线圈上触点,此触点与启动按钮连接
按下启动按钮,线圈得电吸合,同时辅助触点吸合。线圈同时也通过辅助触点与控制线连通。松开启动按钮,虽然按钮与线圈断开,但是线圈仍然通过辅助触点与控制线连通,仍然得电吸合。
按下停止按钮,线圈失电,接触器释放。

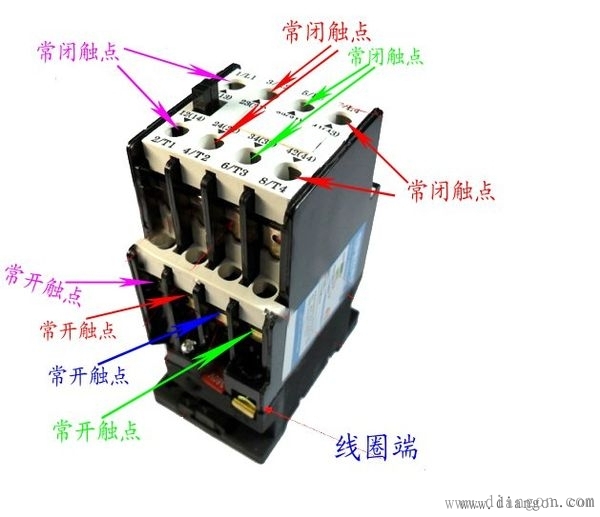

1、交流接触器的常开触点在接触器工作时因机械联动而闭合;
2、交流接触器的常开触点是串联在该接触器的线圈回路(控制回路)中并与启动按钮(常开点)并联;
3、当启动按钮接通时,接触器则由线圈通电而工作,同时因机械联动而使得其常开触点闭合;
4、由于启动按钮是常开的,因此该按钮完成启动后就会恢复成断开状态,又由于接触器上的常开点与启动按钮并联并已接通,故当启动按钮断开后该控制回路仍处于接通状态;
5、这就是所谓的接触器的自锁,在实践中有时启动按钮按下时接触器能接通,但松开后就断开了,这就应该检查接触器的自锁回路。
