关于真空交流接触器一个不得不说的秘密

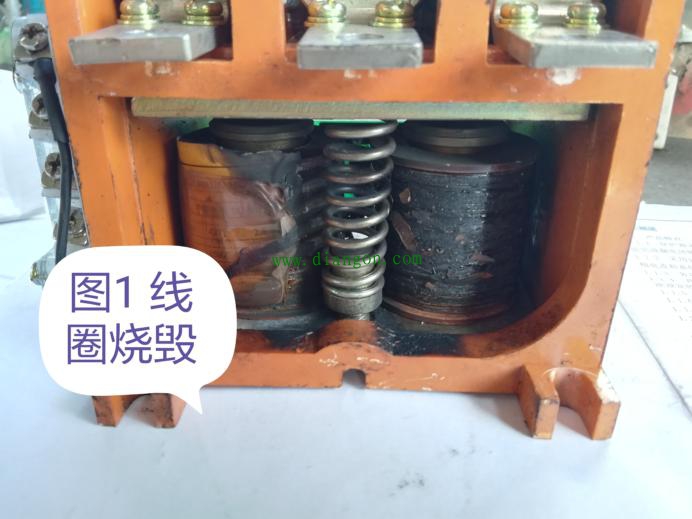

    大家请看图1，这是一台吸合线圈已烧的面目全非之真空交流接触器。这个现象就是接触器所存在的一个秘密或者说是缺点。原来CKJ系列真空交流接触器的吸合线圈均为直流驱动方式（故接触器吸力磁铁当中必然无短路环），在交流电源与吸合线圈间使用由四支整流二极管（多为IN54XX系列）组成的整流桥进行电源转换。
    大多数真空交流接触器为了达到吸力平衡的目的多采用两只吸合线圈（早前立式为单线圈模式）。每一组吸合线圈由两个绕组组成（见图2），其中k1－1、k2－1为低阻值绕组，其目的是保障接触器吸合瞬间有足够大的电流，待吸合过程结束后，由于线路当中KM1常闭触点联动转换为常开触点，使得k1-2、k2-2两个高阻值绕组串入回路，接触器进入小电流维持吸合阶段，同时也防止吸合线圈发热烧毁。

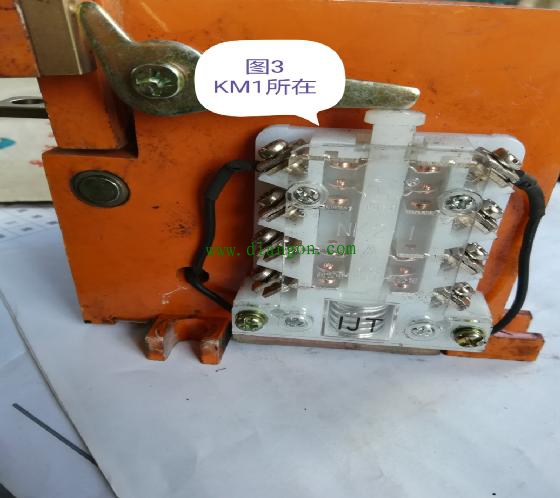

    日常使用过程中，由于频繁操作机械磨损以及外力冲击，极易发生KM1常闭触点在初始吸合过程结束后，无法正常断开，导致k1-1、k2-1两个低阻值线圈始终处于大电流工作状态（k1-2、k2-2两高阻值绕组虽并接于线路当中，但根据优先导通原理，可忽略掉），若此时检修不及时，两个低阻值绕组势必发热严重，出现图1的情况实属必然！
