　　一、由1只晶闸管构成的漏电保护线路

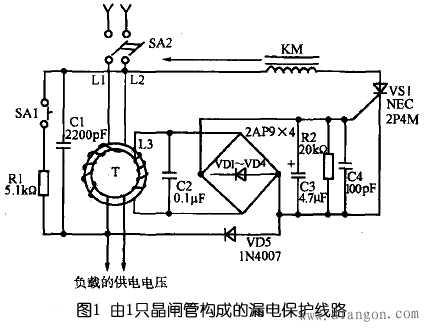

　　由1只晶闸管构成的漏电保护线路如图1所示，该线路可用于对单相供电的负载进行保护。一旦负载端出现漏电时，就会自动启动工作，切断负载的供电，以保护负载端不致造成事故。

　　上图所示线路是由脱扣控制电路、漏电实验电路两个部分组合而成的。当负载端未出现漏电时，合上脱扣开关SA2后，L1与L2上通过的电流相量和为零，故电流互感器L3次级绕组上无感应电压或产生的感应电压极低，不会使VS1单向晶闸管被触发导通，不会影响负载的供电电压。
　　当被保护线路发生人身触电或设备漏电时，T初级出现剩余电流，使次级L3中感应出的电流经桥式整流、电容滤波，得到的直流电压触发VS1单向晶闸管导通。这样，由于VS1的半波整流作用，使脱扣器KM线圈得电吸动自由脱扣装置，保护器的SA2开关触点分离，切断负载的电源，起到了漏电（触电）保护的作用。
　　二、由1只晶闸管构成的多功能漏电保护线路

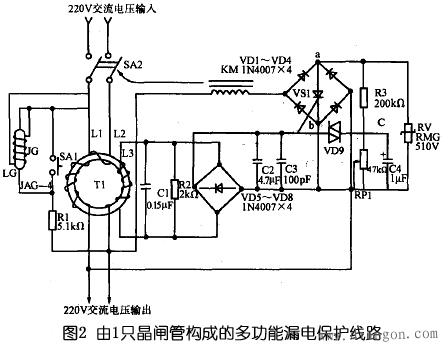

　　由1只晶闸管构成的多功能漏电保护线路如图2所示。该线路主要以T1、KM、JG、VD9、VS1、RV为核心，由漏电检测电路、过压保护电路、过流保护电路三个部分组合而成。该线路采用直流触发、交流脱扣方式，既能确保整机的动作时间、重复一致性，又能减少分断时间，由此可提高整机的安全性和可靠性。可起到漏电保护、过压保护和过流保护等功能。
