可靠实用的漏电保护器现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。 一、电路原理 电路原理如图。变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相.. 可靠实用的漏电保护器 现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。
一、电路原理
电路原理如图。变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相互抵消，副线圈Ｌ３中没有感应电压输出。当发生触电或漏电时，来自Ｌ１的电流被人体或用电电器对地分流，部分电流不再流过Ｌ１，使Ｌ１、Ｌ２中的电流不再相等，Ｌ３两端就产生一定的感应电压，此电压经Ｄ２整流后加到Ｔ１基极，使其导通，Ｔ２也随之导通，６Ｖ电池开始供电，Ｊ１吸合，ＬＥＤ１发光，蜂鸣器ＢＺ报警。Ｊ１动作后，触头Ｊ１－１吸合，市电加到Ｂ２、ＣＪ１上，ＣＪ１马上吸合，其触头断开，切断市电以保护人身和电器的安全。同时，由于Ｃ３、Ｒ４的反馈作用，使Ｔ１仍导通“自锁”，这时即使Ｌ３电压消失，Ｊ１仍保持吸合状态。Ｃ３、Ｒ４的充电时间约３０ｓ，经３０ｓ后，Ｃ３上电压上升到接近６Ｖ电源电压，Ｔ１、Ｔ２截止，Ｊ１、ＣＪ１释放，恢复供电。如果此时仍有触电或漏电，经火线１→Ｌ４→Ｒ２→Ｌ１→人体→地流动，在Ｌ４次级感生的电压经Ｄ１整流后维持Ｔ１、Ｔ２导通，直到人体脱离危险，触电和漏电彻底消除，Ｔ１、Ｔ２才能截止。经实际调试时，检测出数毫安的漏电电流就能使电路可靠动作。
图中Ｃ１为高频旁路电容，防止节能灯等的高频信号干扰。Ｃ２为延时电容，防止雷电及电火花干扰，Ｄ４、Ｄ５、Ｒ６为幅值电流限制保护元件，防止触电或漏电电流过大时，Ｌ３感应电压过大而损坏Ｔ１。Ｅ为内置待机电源，平时因Ｔ１、Ｔ２截止，电路不消耗电能，一旦保护器动作，电源主要由Ｂ２、Ｄ８、Ｃ４回路提供。Ｄ７用于防止Ｅ被充电。Ｄ６为Ｃ３提供放电通路。Ｊ１为６Ｖ小型继电器。
二、元件制作与选择
Ｂ１、Ｂ３必须输出１～２Ｖ左右电压才能启动保护器。要求Ｂ３较Ｂ１有更高的电流／电压转换灵敏度。因为为安全起见，流过人身的电流不能超过０．１ｍＡ。Ｌ４用∮０．１５ｍｍ漆包线在１２ｍｍ×１８ｍｍ Ｅ形铁心上绕２００Ｔ，Ｌ５用∮０．０７ｍｍ漆包线绕６０００Ｔ。Ｂ１初级用∮１ｍｍ漆包线在１２ｍｍ×１８ｍｍ Ｅ型铁心上双线并绕５０Ｔ，次级用∮０．１５ｍｍ漆包线绕２０００Ｔ。Ｂ１、Ｂ３绕制好后用以下方法测试是否适用，分别将Ｌ３、Ｌ５与５．１ｋΩ和１００ｋΩ电位器相串联后接到６～９Ｖ交流电源上（可用自耦变压器降压取得），调节电位器，当两电位器两端的交流电压分别为０．５Ｖ、５．１Ｖ时，Ｌ３、Ｌ５两端的电压应在２Ｖ左右，空载应为１．８～３Ｖ范围内，否则应适当增减线圈的匝数。Ｂ２可选市售３Ｗ电源变压器。ＣＪ１选用小型２２０Ｖ交流接触器。
三、安装调试
电路按图焊接并检查无误后即可调试，②、③输出端暂不接负载，通电到①、④脚后，调节ＺＲ１（１０ｋΩ）到最大，按下试验按钮ＡＮ，Ｊ１应能立即吸合，待Ｊ１释放后，调节ＺＲ１到最小，按下ＡＮ后缓缓调节ＺＲ１，直至Ｊ１刚好吸合，反复试三次，最后按下ＡＮ不放，１分钟Ｊ１不释放即可。Ｃ２一般取０．２２～０．４７μＦ，太小保护器易受电火花干扰而误动，太大灵敏度会降低。Ｅ用４节５号电池。安装时，Ｂ３应尽量远离Ｂ２。安装好后，接上负载运行，保护器应不动作，按下ＡＮ，保护器马上动作，发出声、光报警信号，ＣＪ１切除负载，约经３０ｓ后，报警解除，ＣＪ１重新接通负载。至此，安装调试结束。

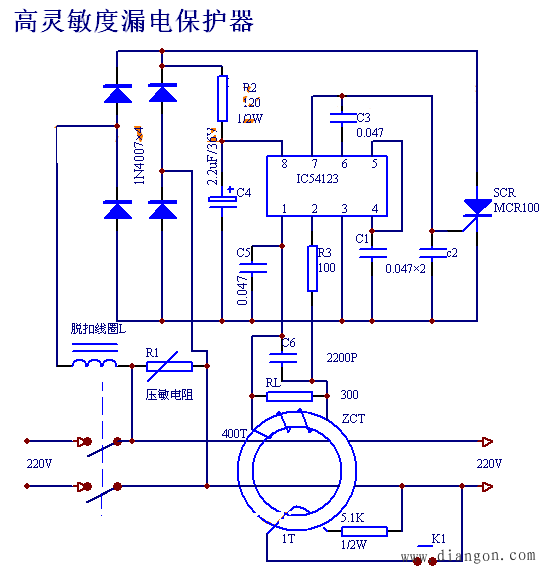

漏电保护器利用高灵敏度漏电保护器专用集成电路CD54123.本电路具有性能可靠，灵敏度高，反应速度快优点
