漏电保护器“每月按一次”试验按钮和复位按钮的作用

试验按钮是我们今天要讲的内容，下文详细解释。

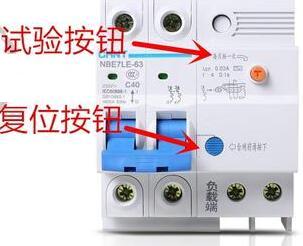

试验按钮不同于复位按钮，它本身就是突出的，而且按下后还会自动恢复原样，就像我们的按钮开关一样。
这个按钮按下后会有什么反应呢——从外表看来，断路器部分跳闸，复位按钮突出，合闸时必须按下复位按钮才能正常合闸。
从内部看来，漏电保护器（漏电保护器就是漏电开关旁边的那个没有分合闸把手的部分）模拟了一次漏电故障，促使断路器跳闸，依次来测试漏电保护器是否出现故障。
那么试验按钮试验的究竟是什么呢？
我们首先要了解一下漏电保护器的保护特点——在漏电保护器内部，安装有一个零序互感器，用来检测零线和火线上的电流。（一个互感器同时检测两根线，可以将它想象成两个互感器，每个互感器各测量一根线，这样比较好理解，下文也这样说。）

当两个零序互感器测量出来的电流不同时，则证明线路中出现了漏电。两个互感器所测数据的差值，就是漏电电流的大小。为了避免误差，同时又要考虑安全性，人们规定了一个跳闸时的电流大小——30mA（人体安全电流的极限）。当漏电电流超过30mA后，内部电子组件会发出跳闸信号，促使断路器跳闸。

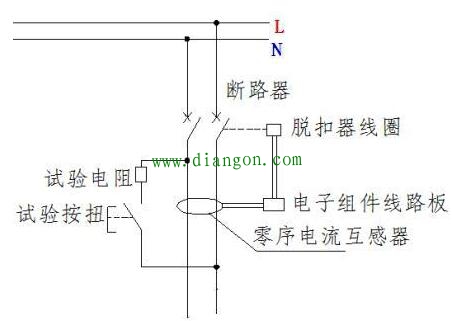

注意看上图的电路，试验按钮回路的两端，有一端经过了零序互感器，有一端没经过。换句话说，这样两个互感器所测数值，差距就比较大了。试验按钮就是通过这种方式，模拟电路中的漏电电流，用以测试漏电保护器内部的互感器和电子组件、脱口线圈是否有损坏。
最近接到不少用户的提问，说的是漏电开关的试验按钮，按下后可以正常跳闸。但是电路中有过载，插座都烧坏了，断路器就是不跳闸，一检查，就是断路器故障，问为什么会出现这种情况。
上文也说过了，试验按钮的作用，主要是模拟漏电， 用来检测漏电保护器的。而过载或短路，是通过断路器里的一个装置，叫做“双金属片”。
双金属片一般选用热敏金属，它的原理完全是靠物理的形变。这种金属片，能够感受电路中的热量，当电路达到一定温度时，金属片的形变也达到一定程度，就会拉动杠杆，使断路器跳闸。
电路中的温度，主要来源于电流的发热效应。电流越大，温度也就越高。
每个断路器的参数上都写着断路器的额定电流，于是选用的双金属片材质和厚度也不同。
因此，试验按钮是检测不出双金属片故障的。
除了断路器坏了，还有一种情况会导致电路过载不跳闸，就是断路器在选型时选择过大，导致电路过载了，电流却没有达到足够断路器跳闸的大小，温度不够，双金属片形变不够，也不足以使断路器跳闸。
