漏电保护器又叫剩余电流动作保护器。通俗些讲它的工作原理通，做个形象点的比喻，火线上的电流，相当于电源流出的电流，零线上的电流相当于流回电源的电流，正常不漏电时，流出和流入电流大小相等，方向相反。但当电路中漏电时，零线流回的电流一定小于流出的电流，当这个电流差达到漏电保护器动作电流时，漏电保护器就会跳闸。
有很多朋友都问过同样一个问题，就是有一台设备，接好线以后，一送电运行，它的上一级漏电开关就跳闸，可检查设备的线路和电器元件，并没有破损漏电的地方。为什么会这样呢？
其实就是接线不正确的原因，这种错误往往出现在三相四线配电系统当中。下面咱们就讲一下漏电保护器在三相四线系统中的接线方法和注意事项。三相四线即地线、零线合一。
出现上述所说的跳闸情况时，往往是将设备电缆中的四根线直接接到漏电保护器下火。
漏电保护器
而电缆的另一端，设备操作箱内的地线接到了操作箱金属外壳接地端子上。而且操作箱内有220V的用电设备，比如接触器、指示灯、照明灯。这些220V用电设备的零线与接地端子相通。
这样，操作箱放在地面，或固定在钢结构上时，操作箱内220V用电设备一工作，就有一部分电流通过接地端子流入大地，漏电保护器就会判定电路中漏电而跳闸。
那么正确的接法是什么呢？
配电箱

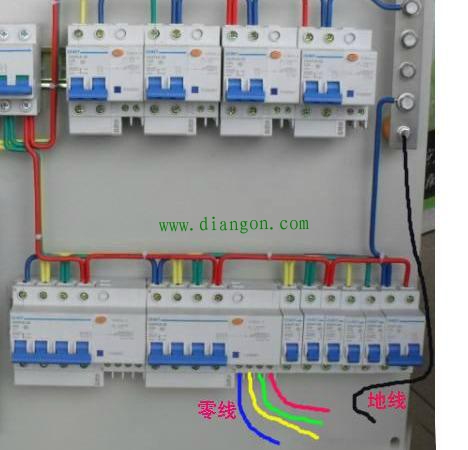

应该给设备操作箱另敷设一根地线，如上图，蓝色的零线接到漏电保护器下火N接线端子，黑色的地线接到配电箱接地端子上。
设备操作箱的那端，将零线和地线分开，零线接蓝色线，（220V接触器、指示灯、照明灯用到的线）。保护地线接黑线，接到操作箱外壳接地端子，只有这样接，设备才能正常运行。
-
