微信用户求助求助：家里没有地线，漏电保护器管不管用，电线漏电以后，跳不跳闸，我也发表过这方面的视频，今天用文字详细讲解一下，这样会更清晰
尤其在我们农村很多家庭当中都没有地线，由于很多人对于地线和漏电保护器原理不太了解，所以会形成很大的误解，认为家里没有地线，漏电保护器是不管用的，这也是一种错误的想法，我们下面分别讲解一下，地线跟漏电保护器作用和原理

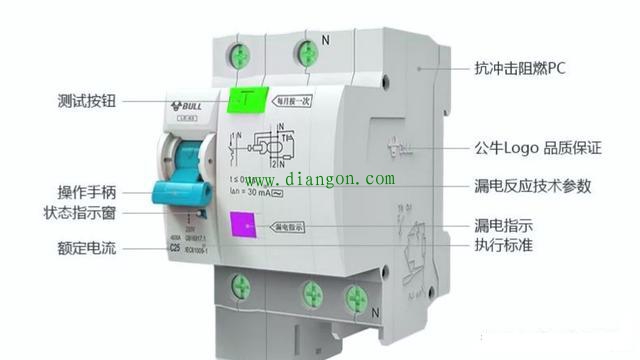

一、漏电保护器的原理和作用
1.过载短路保护
漏电保护器可以过载和短路保护，当电线的电流超过了漏电开关的额定电流值时，漏电保护器就会自动断电保护，主要作用是保护我们的家用电器和电线，不会因为电流过大引起电线和家用电器的损坏。
我们家用的漏电保护器，基本上都是D 系列的，常见的型号有C6、C 10、C 16、C 20、C 25、C 32、C 40、C 50和C 63等等，C 后面的数字就是漏电保护器的额定电流值，单位就是安培，比如C 32：说的是32A 的漏电保护器，当电线发生过载，超过了32A 的额定电流值时，就会跳闸保护，这就是漏电保护器的过载保护和漏电保护的原理。
2.漏电保护
漏电保护器不仅具备过载和短路保护，还具备漏电保护的功能，一个漏电保护器都是控制一个回路，就是火线从漏电保护器出来以后，经过用电器电阻然后通过零线返回之漏电保护器，基本上就是这么一个循环。
而漏电保护器是通过检测火线的出线电流和零线的回线电流的电流差来分断跳闸的，原理上火线的出线电流跟零线的回线电流的电流差为0，而漏电保护器都有一个动作电流，我们家用的动作电流一般都是30ma ，也就是漏电电流达到了30ma漏电保护器就会断电保护，所以跟地线是没有关系的，就是没有地线漏电保护器也会跳闸。
二、地线的原理和作用
地线我们可以这样理解，地线的一端是跟大地直接相连，而接地电阻小于4欧姆，地线的另一端进入我们的家用配电线地线排，然后又到了插座的地线，当家用电器三角插头，插入插座以后，也就跟家用电器的金属外壳相连。
所以地线是跟我们所有的家用电器金属外壳相连，当电线或者电器漏电以后，漏电电流就会经过地线流入地下，就是这么一个过程。
三、总结
我们可以看出漏电保护器跟地线并没有直接的关系，而地线跟漏电保护器属于双重保护，漏电保护器是断电保护，当我们人触摸到漏电电流时，漏电电流达到30ma 时，漏电保护器就会断电保护，来保护我们的人体，而30ma的漏电电流很容易达到。
地线是当我们的人体，触摸到漏电电流时，由于我们的人体电阻大于接地电阻，漏电电流不会经过我们人体，会经过地线流入地下，所以漏电保护器跟地线属于双重保护，它们之间没有任何的关系。
但是如果没有地线，如果漏电保护器损坏或者失去作用时，电线漏电以后，人体触摸到漏电电流时很容易出现触电的危险，所以如果没有地线我们要定时检查漏电保护器，以免损坏造成触电危险。
-
