3个三相四线漏电保护器内部结构图

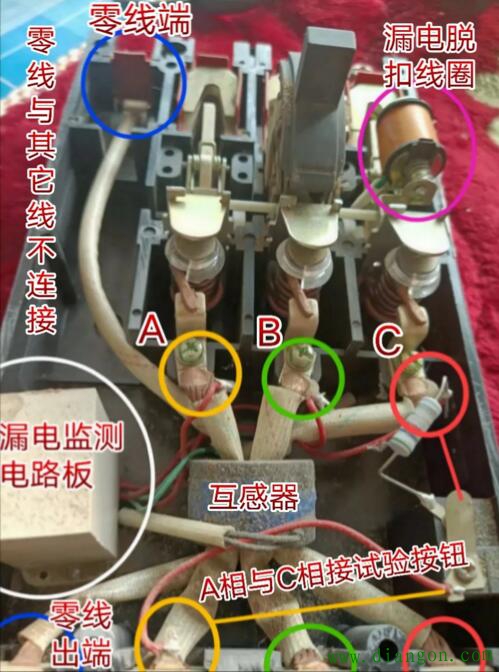

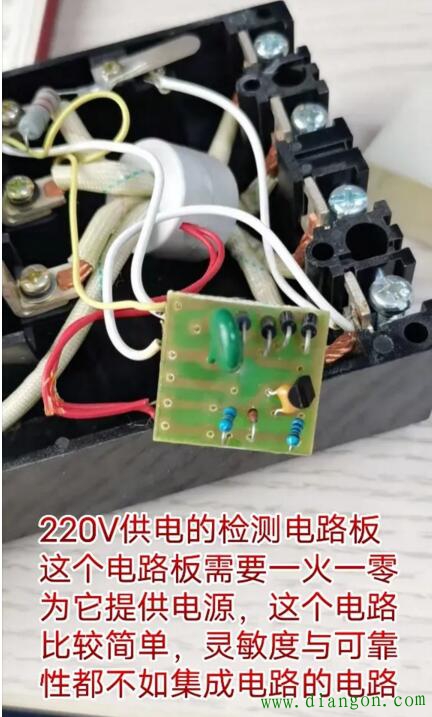

第一个是前两个图片，它内部的检测电路板是单相供电。它可以用于单相线路，进线端的火线必须接C相。

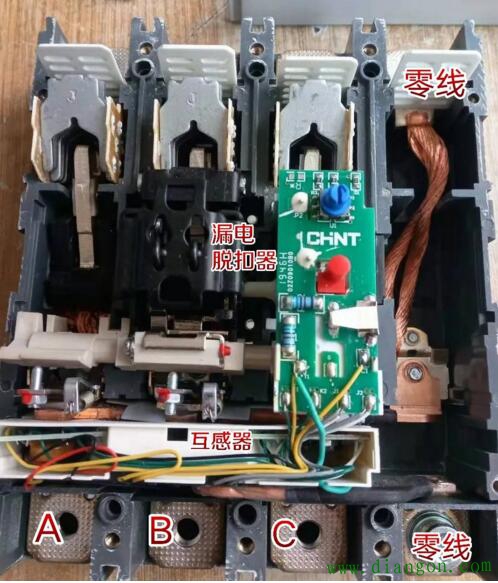

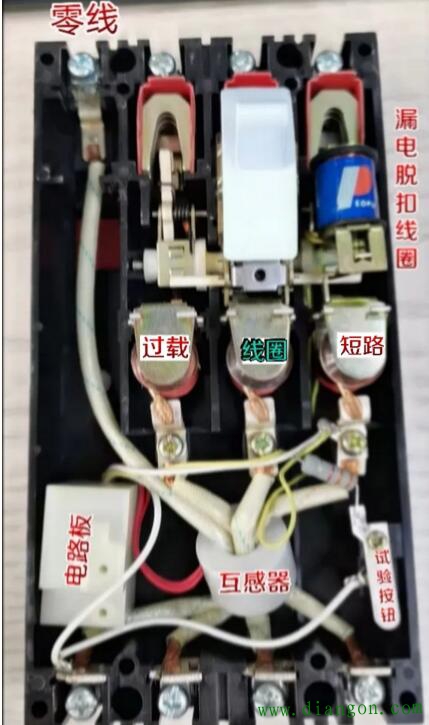

第二个是第三张图片，这种漏保检测电路板的电源必须接三相的，属于三相整流电路为检测电路板供电，与零线无关。这种三相四线漏保不能用于单相电路。第三个漏保与第二个原理相同，只是结构有些区别。这两个进线端都不能用于单相。

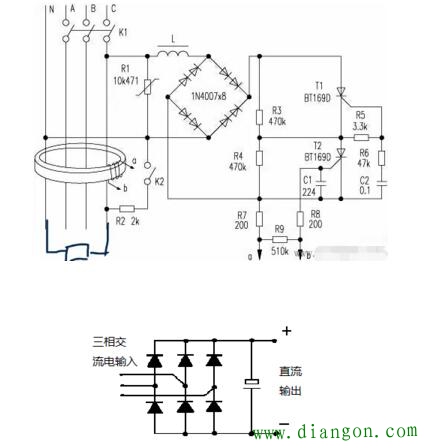

后面两个线路图第一个适合用于单相，第二个是三相整流电路，现在很多三相四线漏保都是这种供电方式，它与零线无关，所以它不能用于单相漏保使用。接单相时可以用试验按钮做下测试。当然一般有条件的就不要用三相四线漏保代替单相漏保。
其实，这里不是说能不能用于单相漏保的问题，主要是研究一下它的内部结构和特点。细节决定成败，只有知己知彼，处理问题时才能百战百胜。我的一些同事经常说我喜欢较真，工作太喜欢思考，不如他们做的速度快。其实他们都是马虎惯了，才造成各种隐患。检修一个最简单的跳闸，都要反复很多次，还搞不定，收了人家的钱还不舍的退，被业主电话轰炸，甚至发生冲突[捂脸]。
-
