配电柜电气火灾监控探测器的设计实例

2016-10-30 15:29:31 | 人围观 | 评论:

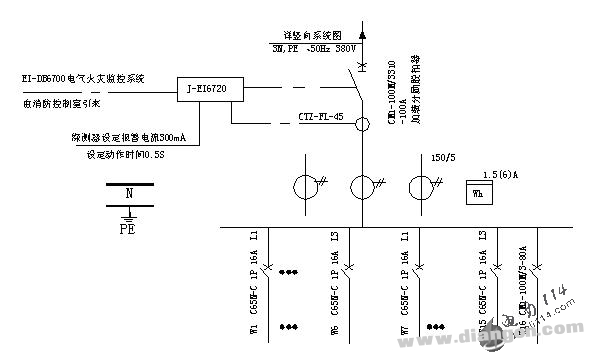

如图1所示,主断路器为 CM1-100M/3310-100A(3极,额定电流 100A,附220V分励脱扣器)。分断路器为 15个 C65N/C型单极空气开关,分三组接于 La、Lb、Lc相(W1~W15),W16的断路器为 CM1-100M/3-80A(3极,额定电流 80A)。

图1 二次配电柜设计图



配电柜设计安装1只 J-EI6720型剩余电流式电气火灾监控探测器(配1只CTZ-FL-45型剩余电流互感器),设定剩余电流达300mA时,延时0.5秒控制主断路器分断,同时向消防控制室的EI-DB6700型电气火灾监控系统送出报警信号。
⑵ 一级配电柜的设计实例

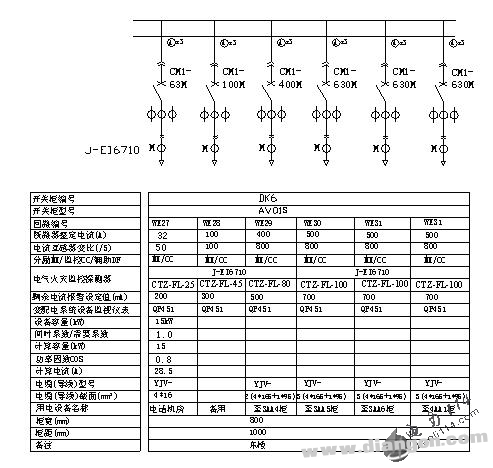

大型和重要建筑物变电室的主要一级配电柜常同时设计剩余电流监测,一般要求当剩余电流超过设定值时只报警而不分断。多通道式探测器特别适合对一级配电柜内的多个输出回路分别进行监测。图2是某建筑低压配电系统中一个位于变电室内编号为“DK6”的一级配电柜设计图。


图2 一次配电柜设计图
本配电柜柜设计2只J-EI6710型剩余电流式电气火灾监控探测器,共6个监测通道,分别对应6个输出回路,按图纸预设剩余电流报警值,同时通过系统通讯总线向消防控制室的 EI-DB6700型电气火灾监控设备发送报警信号。依据各回路电缆截面(包括绝缘层)或额定电流选用不同内径尺寸的CTZ-FL系列剩余电流互感器。
   探测器的工作电源(L、N)取自进线中任意一相,通过二芯屏蔽线分别与6个剩余电流互感器连接,6个互感器按1~6编号,对应接入1~6通道。
