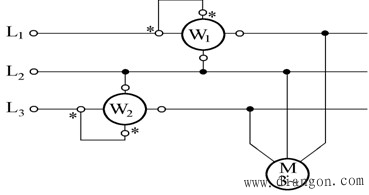

变电所的测量仪表是保证电力系统安全经济运行的重要工具之一,测量仪表的连接回路则是变电所二次接线的重要组成部分 电气测量与电能计量仪表的配置,要保证运行值班人员能方便地掌握设备运行情况,方便事故及时正确地处理。电气测量与计量仪表应尽量安装在被测量设备的控制平台或控制工具箱柜上,以便操作时易于观察。 1)三相有功功率的测量 负载为三相四线制不对称负载,则可用三个单相功率表分别测量每相有功功率,三相功率为三个功率表读数之和,即 负载为三相三线制对称或不对称负载,则可用两个单相功率表测量三相功率,两个功率表的读数之和为三相有功功率的总和 (2)三相无功功率的测量。 一般常用kvar表,测量接线与三相有功功率表相同, 采用间接法,先求得三相有功功率和视在功率,然后计算出无功功率,也可以通过测量电压、电流和相位计算求得。 (3)功率表使用注意事项 测量交、直流电路的电功率,一般采用电动系仪表。仪表的固定绕组串接入被测电路;活动绕组并接入电路 使用功率表时,不但要注意功率表的功率量程,而且还要注意功率表的电流和电压量程 注意功率表的极性。测量时,将标有“*”的电流端钮接到电源侧,另一个端钮接到负载侧;标有“*”的电压端钮可接在电流端钮的任一侧,另一个端钮则跨接到负载的另一侧。 三相电路电能的测量 1)三相电路有功电能的测量 对称三相四线制 用一个单相电能表测量任何一相电路所消耗的电能,然后乘以3即得三相电路所消耗的有功电能 三相负载不对称 用三个单相电能表分别测量出各相所消耗的有功电能,然后把它们加起来 三相三线制电路 用两个单相电能表来测量,两个单相电能表读数之和 2)三相电路无功电能的测量 三相无功电能表有两种结构,无论负载是否对称,只要电源电压对称均可采用 |
