把两绕阻电压器连接成自耦变压器

2017-01-11 11:03:57 | 人围观 | 评论:

  普通的变压器的一、二次线圈只有磁的联系而没有电的联系,自耦变压器的特点在于一、二次线圈之间不仅有磁的联系而且有电的直接联系,如果把一台普通的变压器的一次绕组和二次绕组串联起来。使成为一台自耦变压器,这时普通变压器的一个绕组变成为自耦变压器的一二次侧的共同部分。

  所以自耦变压器是一个从双绕组变压器演变过来的

  设有一双绕组的变压器如图所示:

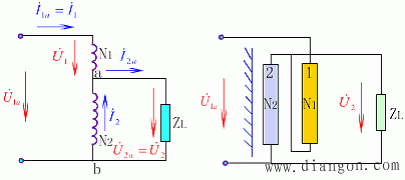

图1 把两绕阻电压器连接成自耦变压器
a)接线图 b)绕阻布置
