电力线载波通道的基本构成

2017-01-18 12:00:19 | 人围观 | 评论:

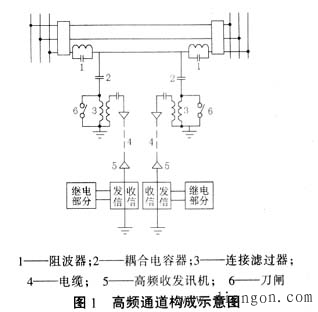

  电力线的主要功能是传输工频电流,要使它兼作传输高频信号的通道,就必须使工频电流和高频电流分开。这就需要一套加工结合设备。图1即为加工结合设备的构成图,也即电力线路载波通道的构成图,主要包括电力线,高频阻波器,耦合电容器,连结滤波器,高频电缆和高频收发信机,这就是在我国电网中得到了广泛应用的相―地制电力线高频通道的构成图。
  (1)高频阻波器是一个由电感线圈和可调电容组成的并联谐振电路,当其谐振频率为选用的载波频率时,对载波电流呈现很大的阻抗(在1000Ω以上),对工频电流而言,高频阻波器的阻抗仅是电感线圈的阻抗,其值约为0.04Ω,不影响工频电流的传输;其作用是分离工频电流和高频电流。

  (2)耦合电容器接于电力线和连接滤波器之间,耐高压,电容量小,它对工频信号,呈现很大阻抗,对地泄漏电流小,而对高频信号,呈现阻抗很小,高频信号可以顺利传输。
  (3)连结滤波器和耦合电容器构成带通滤波器,是一个不对称的四端网络,接线路侧的特性阻抗与线路的波阻抗应匹配,接电缆侧的特性阻抗与高频电缆的波阻抗应匹配,在通频带内,信号衰耗很小,提高了传输效率,同时给工频电流提供接地通路,进一步降低了工频电压。
  (4)高频电缆的作用是把户外的带通滤波器和户内保护屏上的收发信机连接起来,并屏蔽干扰信号。
  (5)收发信机是发送和接收高频信号的设备。
此外,还有避雷器和接地刀闸,是保护设备和人身安全的设备。当线路由于遭受雷击或其它原因产生危及高频设备安全的高电压时,避雷器的间隙击穿接地,起保护作用。在检查、调试高频保护时,将接地刀闸合上,可防止高压窜入。
