WINCC通过MPI连接PLC

2016-10-23 10:36:17 | 人围观 | 评论:





标签：

相关内容推荐：

序号.步骤
1必须安装S7-DOS。在WinCC V5.0 + SP2及更高的版本中，S7-DOS是自动安装的。如果需要的话，可以从WinCC CD上重新安装它。启动WinCC设置然后选择命令“选择想要的组件.... > 通讯 > S7DOS”。

点击看大图
图. 01

2在PG/PC接口中定义的访问点必须与MPI通道的逻辑设备名相匹配。例如，使用的是“S7ONLINE”访问点，则必须在MPI通讯处理器上设置PG/PC接口。在系统设置中打开设置PG/PC接口程序。选择“S7ONLINE”作为访问点然后选择MPI通讯处理器。如果它没有显示在选项对话框中，可以使用“选择...”按钮来安装它。


Fig. 02

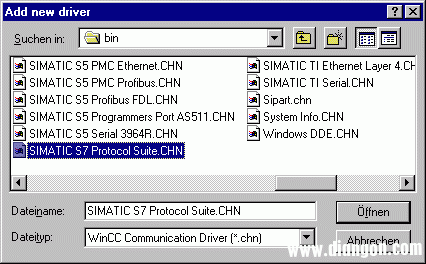

3必须要有一个通讯通道。打开WinCC项目然后添加通道到变量列表中。为此，点击鼠标右键打开“添加新驱动程序”对话框，然后安装WinCC通讯驱动程序“SIMATIC S7 Protocol Suite.CHN”。

点击看大图
Fig. 03

4访问点必须是正确的。如果在第2步中选择了访问点“S7ONLINE”，则设置MPI通道的逻辑设备名也为“S7ONLINE”。双击“SIMATIC S7 Protocol Suit.CHN”通讯驱动程序然后选择通道。点击鼠标右键打开“系统参数”对话框。在对话框中选择逻辑设备名为“S7ONLINE”。

点击看大图
Fig. 04

5然后点击鼠标右键添加一个新连接到S7或S7程序，然后取一个连接名。例如：“S7Program_AS1”。

点击看大图
Fig. 05

6设置连接的属性。点击“属性”然后设置连接参数。在本例中，CPU的MPI地址为“30”，MPI段的ID为“0”。CPU被插入到机架上，位置在0号，插槽3。

点击看大图
