西门子TP系列触摸屏使用WINCE操作系统，具有256色彩色显示，其功能强大，显示效果较好，性价比较高,兼容市面上的大多数plc，使用其与国内广泛使用的三菱FX系列PLC连接，各取所长，可谓相得益彰，但在实际应用中发现，组态警报消息复杂。本文以在组态软件protool中的操作为例，详细介绍了操作步骤。
要实现报警消息的显示，最主要的任务就是在PLC程序中驱动组态软件中定义的区域指针的数据寄存器的位，当使用西门子TP系列触摸屏与FX系列(不包括FX3U系列，下同)PLC连接时，下面分两种情况讨论如何组态警报消息。
2 设计方法
2.1 组态的报警消息不多时的情况

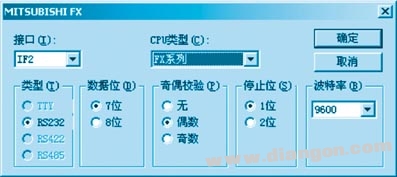

(1) 通讯设置。注意:一定要使用TP的IF2接口(RS-232标准)，并用SC-09下载线与FX系列PLC连接，请在“控制器”的“参数设置”选项中设置“接口”为IF2，如图1所示。
图1 通讯设置

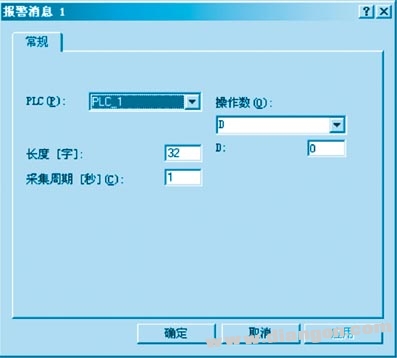

(2) 在区域指针中添加一个”报警消息”。如下设置报警消息，这里使用32个D，组态32条报警消息。因为使用的是16位的D，每个D占16个位，所以Protool认为已经组态了32×16=512条报警消息，而在本实例中只使用32条报警消息，参见图2、3。
图2 区域指针设置
图3 报警消息

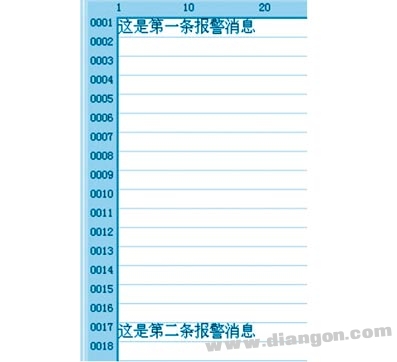

(3) 在”报警消息”中写好消息内容如图4所示。
图4 在”报警消息”中写好消息内容
填写报警消息的内容时请注意，如果你不想搞的太麻烦，请只填写区域指针为D0.0，D1.0，D2.0等这样的D开头的位:
(4) PLC程序的设计。当警报发生时，在FX的程序中传送常数1到D0，即可显示第一条报警消息，传送常数1到D1，即可显示第二条报警消息，在用户执行警报确认时，请记得传送0到D0,D1,……..等。
图5
这种做法的意义在于:通过驱动区域指针中指定的D的最低位，实现报警消息的显示和清除。
2.2 当组态的报警消息很多时
如果组态的报警消息很多很多，请按本节办法操作。
Protool中的设置一样，只是在PLC中驱动D的方式有所不同，在上面的例子中，笔者指定了16位的D作区域指针，而实际上只驱动了D的最低位，这样每一个D就有15个位被浪费，要把这15个位也利用起来，你需要注意:
在程序中给D传送常数时，不仅仅只传送1，而要使16位D的每一位都有机会被置1，在图5中域指针分别是D0的0到13位。比如要显示第二条报警消息，你需要将D0的第二位置1，而其他位置0;
要显示第三条报警消息，你需要将D0的第二位置2，而其他位置0;
要显示第四条报警消息，你需要将D0的第三位置1，而其他位置0;
要显示第五条报警消息，你需要将D0的第四位置1，而其他位置0;
按照二进制的规则，将数据寄存器的每位依次序置1时，对应的十进制数分别为(这里用十进制目的在与方便记忆和理解):
第0位置1时(0000 0000 0000 0001)，对应十进制的1，第1位置1时(0000 0000 0000 0010)，对应十进制的2，第3位置1时(0000 0000 0000 0100)，对应十进制的4，第4位置1时(0000 0000 0000 1000)，对应十进制的8，依秩类推;在PLC程序中，传送十进制数1到D0，则显示第一条报警消息;传送十进制数2到D0，则显示第二条报警消息;传送十进制数4到D0，则显示第三条报警消息;传送十进制数8到D0，则显示第四条报警消息;依秩类推。
图6 多消息域指针设置

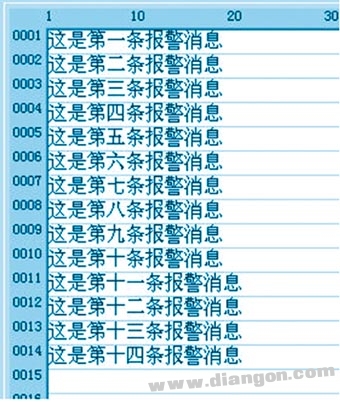

这里组态了十四条报警消息，对应的区在下面的PLC程序中(图7)，使用X0到X3作为报警的触发条件，使用ANS报警专用指令实现S900到S903这四位的驱动，通过分别传送1，2，4，8实现第一，二，三，四条报警消息的显示:
图7 PLC梯形图

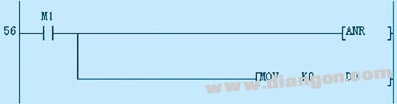

在下面的程序中，通过M1的接通来执行警报复位，注意，需要同时执行ANR和传送0到D0:
图8
如果使用了多个D作警报消息的区域指针，您需要多点传送0到所有的作为区域指针的D中(下面的程序以5点为例):
图9
3 结束语
通过上面的操作，已经顺利的完成了报警消息的组态，合理的开发TP系列触摸屏的功能，可以使它在连接其它非西门子plc时，也能发挥强大的功能。
