一、 概述
在人机界面(hmi)的画面工程文件编制过程中离不开软件的修改和调试工作,一般情况下,带触摸功能的人机界面组态软件具有工程文件离线仿真功能,不需要连接用户plc,工程人员就可以比较方便的调试编制的HMI工程文件,直到工程文件满足设计要求。
但在编制小型文本人机界面时,由于小型文本HMI的画面组态软件一般都不支持工程文件的离线仿真功能,工程人员编制工程文件时,往往要多次连接相应的PLC来完成HMI工程文件的编制工作,比较费时、烦琐。在此,我们就提供一种可以模拟具有Modbus RTU Slave协议的串口设备(如PLC)仿真器,通过这一仿真软件的使用,工程技术人员可以方便的在PC机上调试和修改小型文本HMI的工程文件。
二、 Modbus_Simulator软件简介
Modbus_Simulator为Modbus RTU Slave协议设备的仿真软件,主要可用于Modbus RTU Master设备的调试。本软件为公益软件,不用注册,可自由使用。使用中发现软件Bug时请告知我们改正!软件发布在本公司网站,下载解压安装后,点击Modbus_Sim图标就可使用。
本软件运行于Windows平台下,Modbus_Sim.exe执行后,弹出如下画面
其中:寄存器地址项为要显示数据寄存器的初始地址。
[0,0]的前一个数据位是通信时所接收数据帧的次数值,后一个数据位是数据帧的长度值,方括号外的数据为接收数据帧值,本项参数仅用于串口正常通信状态的监测。串口正常通讯时,接收帧次数值递增变化;“帧值”按通讯实际值变化。如果这两项值不发生变化,表示通信口未连通!
弹出的初始窗口画面中默认显示的数据为:03:Hold,数据格式为:16 Bits Dec。
1、 软件支持多窗口显示,点击图标,可增加一幅数据窗口,如下图:
2、本软件支持Modbus RTU全部四种数据寄存器的显示,分别为:
寄存器类型的选择也可在“显示”项中选取。

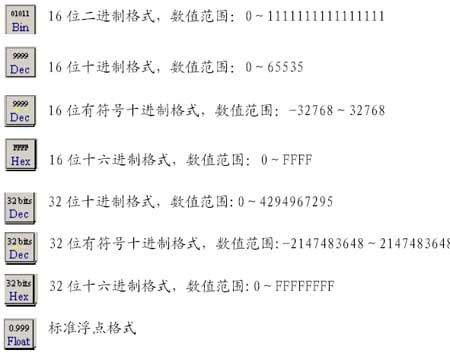

3、软件提供8种数据格式,分别为:
数据格式的选择也可在“显示”项中选取。
4、支持寄存器数据地址两种寻址方式,分别为:
地址类型的选择也可在“显示”项中选取。
5、通信参数设定:点击“通信”选项中的“设置”,软件弹出“通信设置”画面,选择恰当的通信参数值后再“确定”退出。
三、用于POP-HMI文本显示器工程文件调试举例
1、 要求:
硬件:
① 支持Modbus RTU Master协议的POP-HMI文本显示器一台。
② POP-HMI文本 PC下载线一根
软件:POP-HMI文本画面组态软件V5.32 ;Modbus_Sim 仿真软件V1.0。
其中:文本显示器为Modbus RTU Master主设备,Modbus_Sim软件为 Modbus RTU Slave仿真从设备。
2、使用步骤:
① 用POP文本的画面组态软件JB-HMI完成文本的Modbus RTU Master协议的组态编程(详见POP-HMI文本使用手册),下载组态好需修改、调试的画面工程文件到POP文本中。串口为PC机的COM1端口,文本显示器作为Modbus RTU Master设备,用户设备的Modbus RTU Slave通信参数为:波特率19200,数据位8,停止位1,偶校验,设备站号为0,如下图:
② 打开Modbus_Sim软件,选择“通信”中的“通信设置”项,设置与POP-HMI文本中一样的通信参数值,即
③ 点击图标,或选择“通信”中的“连接”项,POP-HMI文本将与Modbus_Sim软件模拟的Modbus RTU Slave从站设备正常通信。
④ 进入Modbus_Sim的工作画面,根据设计需求选择自己需要查看或设定的数据寄存器,进行POP-HMI文本的调试工作。
⑤ 如果JB-HMI组态软件产生的工程文件不能满足设计要求,则断开Modbus_Sim与文本显示器的通讯连接,并返回步骤①再次修改工程文件,直至满足设计需求为止。
四、结束语
Modbus_Sim能很好的仿真Modbus RTU Slave设备,可以作为支持Modbus RTU Slave通讯协议的软件仿真器,用于各种Modbus RTU Maste设备的调试工作
