电阻式和电容式两种触摸屏的性能对比分析

2016-10-30 14:57:20 | 169人围观 | 评论:

　　1.触摸屏的构造及原理
　　1）电阻式触摸屏的构造及工作原理
　　首先电阻屏幕分为四线式、五线式等几大类，但我们经常见到的还是四线式以及五线式，而工作原理几乎是一样。最大的区别还在于其受到外力的影响后准确度会有所不同。
　　其实简单的说，电阻屏分两层，中间以隔离物进行分离。当两层互相碰撞，电流便会产生影响，芯片因以计算力量与电流之间的数据，评定屏幕那一个位置受压，作出反应。由于电阻式屏幕需要上下两层碰撞后才能作出反应。因此，当两点同时受压，屏幕的压力变得不平衡，导致触控出现误差。所以这样的原理导致了电阻屏很难实现多点触控，即使是通过技术手段实现了多点触控灵敏度方面也不是很容易调整，经常会出现A点灵敏，B点迟钝的现象常会发生。
　　此外，由于电阻式的触摸屏由于需要一定的压力，时间长了容易造成表面材料的磨损，或者上下两层失去弹性而造成接触不良的问题出现，因此会影响产品的正常使用寿命。
　　2）电容式触摸屏的构造及工作原理
　　在了解了电阻屏的工作原理后，我们在来了解一下电容屏的结构以及工作原理吧。其实电容屏与电阻屏同样有上下两层，但区别是电容屏不是通过两层之间的碰撞而产生反应。基本上电容屏是利用下层发射讯号到上层，当上层被导体接触后，下层便能够接收讯息并作出计算。因此两层屏幕是不必直接接触的，仅通过下层接收到的讯息并作出计算从而确定手指接触到的位置。也正是因为如此，电容屏不仅可以同时支持多点，还可以大大的提升触控时的灵敏度。而由于人体本身就是一个导体，所以当手指触碰屏幕的时候，电容式屏幕能够产生反应。电容屏较电阻屏的优势在于，电容屏是人体静电驱动原理，电阻屏是作用力驱动原理，而电容屏在恶劣条件下都可以使用（高温，高湿，低温）。
　　2.触摸屏的优势对比
　　1）电阻式触摸屏的好处是对环境（温度，湿度）要求不高，坏处是需要较电容屏大的力按压，只有少数电阻屏支持两点触控，表面塑料材质不耐磨，需要贴膜。
　　2）电容式触摸屏好处是，感应电流不须按压，两盎司的力就可识别，大部分支持4-10点触控，表面大多为玻璃材质，不贴膜也不易划伤，缺点是对环境要求比较高（有一定湿度，0-45℃）湿度较大会明显出现误操作，并且无生命的物体触碰无效果。
　　3.触摸屏设计比较

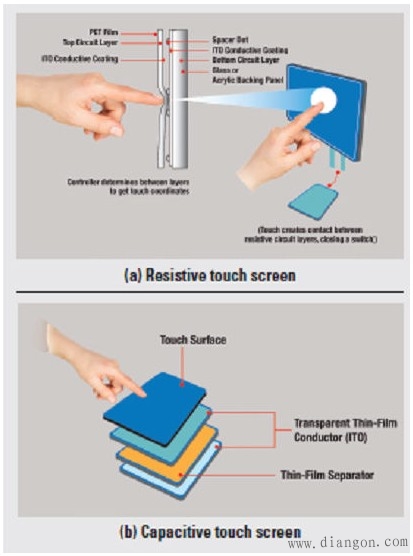

　　电阻式和电容式触摸屏都使用氧化铟锡（ITO）传感器，但使用方式却截然不同。电阻式触摸屏利用人体触摸的机械作用力来连接ITO的两个柔性层如下图1a所示，而电容式触摸屏控制利用的是：基本上而言，人本身就是移动的电容器。触摸ITO时，会改变系统可感知的电容水平如下图1b所示。
　　

　　图1:触摸屏设计比较
　　4.抗损性对比
　　1）电阻式触摸屏，电阻屏的根本特性决定了它的顶部是柔软的，需要能够按下去。这使得屏幕非常容易产生划痕。电阻屏需要保护膜以及相对更频繁的校准。有利的方面是，使用塑料层的电阻触屏设备总体上更不易损，更不容易摔坏。
　　2）电容式触摸屏，外层可以使用玻璃。这样虽然不至于坚不可摧，而且有可能在严重冲击下碎裂，但玻璃应对日常碰擦和污迹更好。
