使用TIA博途创建自定义的web页面后为什么不能写PLC变量

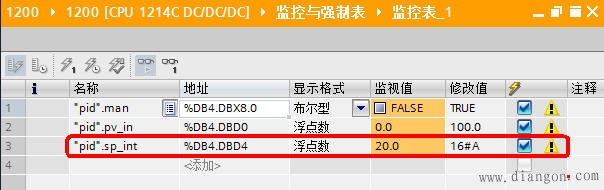

使用TIA博途（V11/V12）用户自定义网页功能，通过AWP 命令可以对 plc 的变量写操作（S7- 300/400/1200/1500），如图1-3。

图01

图02

图03

但是，为了实现写操作，必须注意以下几方面。

注意

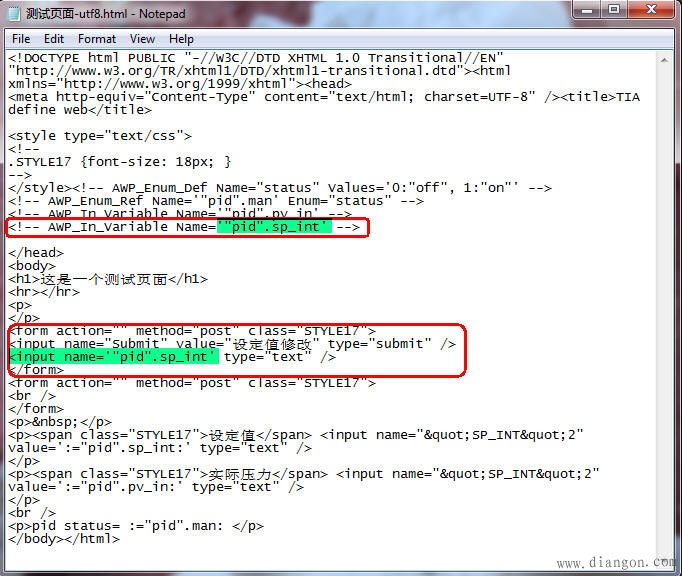

• 如图04，HTML代码中，通过 “form” 表单指令来写 PLC 变量。对于写操作的变量，必须在表单指令执行前对变量做 AWP 的语法声明，语法：<!-- AWP_In_Variable Name='变量名称' -->。

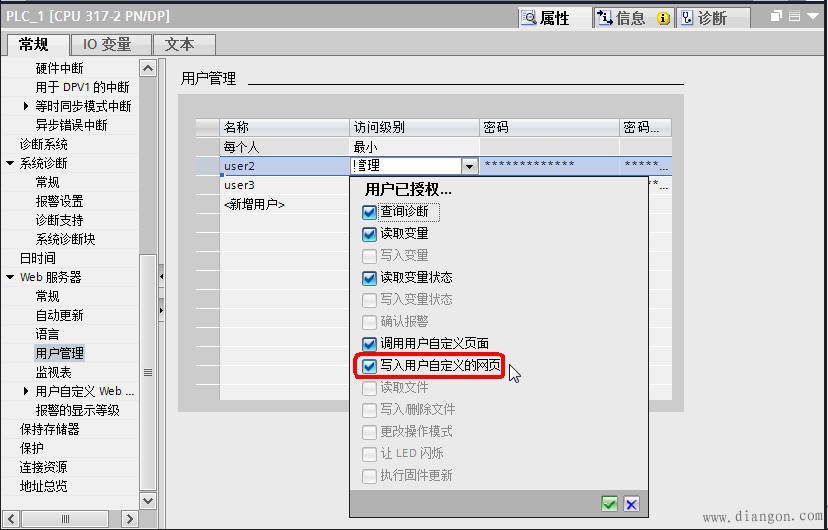

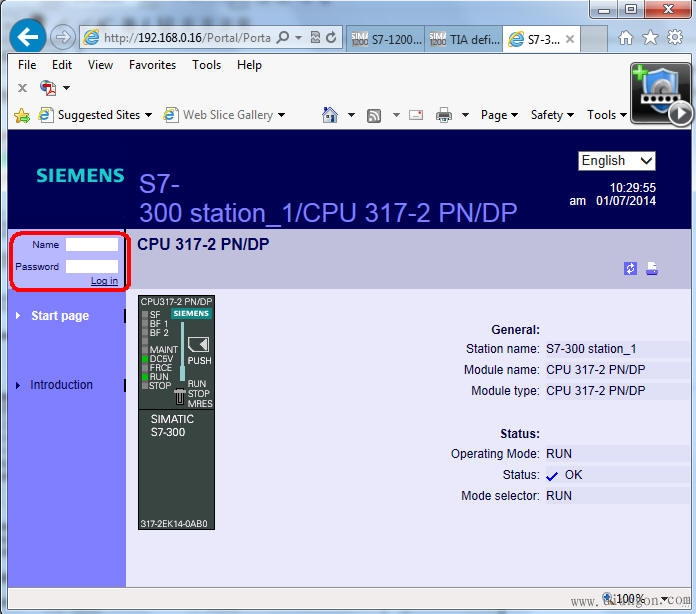

• 如图05，S7- 300/400/1500 登陆用户自定义网页，必须首先用用户名/密码登陆。在TIA 博图中可以定义用户并且分配用户权限，如图06。此时必须为用户分配写操作的权限。

图05

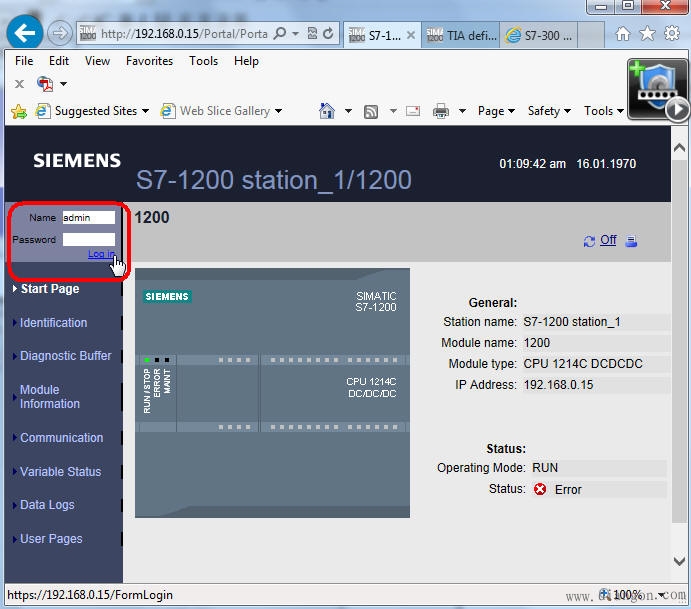

• S7-1200 不可以分配用户及用户权限，但是必须以“admin” 用户登陆才可以将数据写入 CPU。如果用户未以“admin” 的用户身份登陆，则会忽略这些命令。如图07-08，要以“admin”用户登陆，如果组态了 CPU 的保护密码，则输入 CPU 密码；否则，直接点击登陆。

图07
