如何对多功能面板(Multi panel)进行触摸校准?

2016-10-30 14:57:54 | 人围观 | 评论:

     由于触摸偏差造成触摸动作不执行或者触摸屏刚刚做 完 OS 更新,此时为了避免由触摸偏差导致的操作失误,需要对触摸屏进行校准设置。

硬件设备:

TP 277,MP 277,MP 377 系列触摸屏都可以根据此文档进行校准操作。

校准步骤:

注释:下面配图中小手上的数字代 表的是校准过程中的操作顺序,本文档以 MP 277 为例。

     1、MP 277 上电后点击“Control Panel”打开 MP 277 的控制面板。如图 01。 1.jpg

图 01.

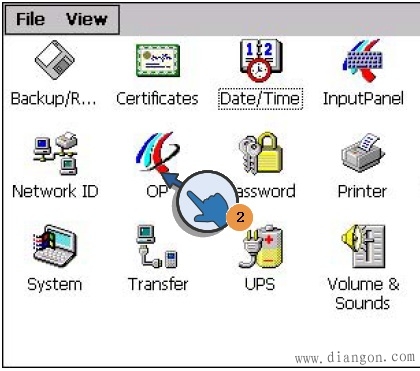

     2、 双击“OP”按钮,打开“OP  Properties”对话框。如图 02。 2.jpg

图 02.

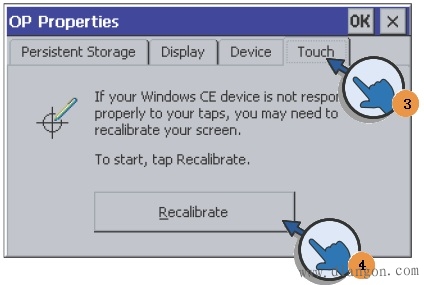

     3-4、切换至“Touch”选项卡,点击“Recalibrate”按钮,打开校准画面。如图 03。


图 03.

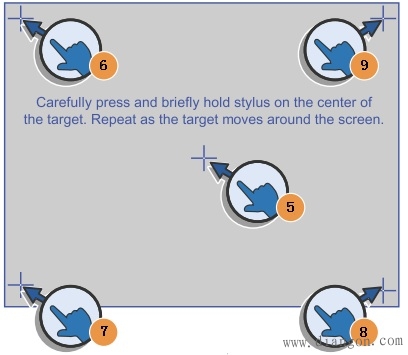

     5-9、首先使用触摸笔或者手指触摸屏幕画面中数字 5 位置的十字图标中心,然后十字图标会依次出现在屏幕 画面中 6-9 的位置,按照出现顺序依次触摸十字图标 中心。如图 04。


图 04.

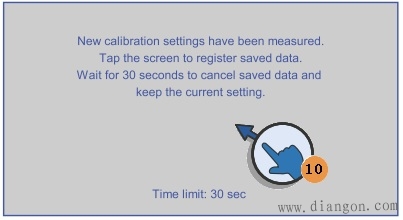

     10、 触摸完各个位置上的十字图标后,将出现以下对话框。必须在30 秒内单击屏幕任意处,进行校准设置保存。 如图 05。


图 05.
