三菱触摸屏的使用指导

2016-11-02 12:07:56 | 人围观 | 评论:

一、触摸屏的现状与应用
plc(Programmable Logical Controller)通常称为可编程逻辑控制器,是一种以微处理器为基础,综合了现代计算机技术、自动控制技术和通信技术发展起来的一种通用的工业自动控制装置,由于它拥有体积小、功能强、程序设计简单、维护方便等优点,特别是它适应恶劣工业环境的能力和它的高可靠性,使它的应用越来越广泛,已经被称为现代工业的三大支柱(即PLC、机器人和CAD/cam)之一。
人机界面是在操作人员和机器设备之间做双向沟通的桥梁,用户可以自由的组合文字、按钮、图形、数字等处理或监控管理及应付随时可能变化信息的多功能显示屏幕。随着机械设备的飞速发展,以往的操作界面需由熟练的操作员才能操作,而且操作困难,无法提高工作效率。但是使用人机界面能够明确指示并告知操作员设备目前的状况,使操作变的简单生动,并且可以减少操作上的失误,即使是新手也可以轻松的操作整个机器设备。使用人机界面还可以使机器的配线标准化、简单化,同时也能减少PLC控制器所需的I/O点数,降低生产的成本。同时由于面板控制的小型化及高性能 ,相对的提高了整套设备的附加价值。
触摸屏作为一种新型的人机界面,从一出现就受到关注,它的简单易用,强大的功能及优异的稳定性使它非常适合用于工业环境,甚至可以用于日常生活之中,应用非常广泛,比如:自动化停车设备、自动洗车机、天车升降控制、生产线监控等,甚至可用于智能大厦管理、会议室声光控制、温度调整。
随着科技的飞速发展,越来越多的机器与现场操作都趋向于使用人机界面,PLC控制器强大的功能及复杂的数据处理也呼唤一种功能及与之匹配而操作又简单的人机的出现,触摸屏的应运而生无疑是21世纪自动化领域里的一个巨大的革新。

二、实验界面的介绍
本实验系统简单易于操作,下面就几个重要的界面加以介绍。

界面一

此画面是实验系统的主画面,用于选择各个实验和进入系统介绍。

界面二

此画面是实验一界面,触摸屏中的X0--X17均为保持型按钮。Y0―Y17均为指示灯。在进行实验时可以参考与之相对应的实验帮助文档。

界面三

此画面是实验二界面,画面左侧为八段数字显示码;中间为键盘区。右侧为“停止”“启动”开关和“循环”“单字”模式选择开关。在进行实验时可以参考与之相对应的实验帮助文档。

界面四

此画面是实验二界面,在画面左侧有一柱状图,显示速度的百分比,在它右边有一个数值显示框。“启动/停止”键用来控制电机的运行和停止。在进行实验时可以参考与之相对应的实验帮助文档。

界面五

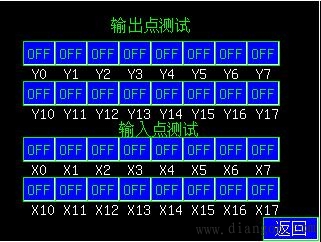

此界面是PLC的测试界面。测试前应使PLC主机处于STOP状态,测试完毕后应使Y0~~Y17处于关闭状态(指示灯灭)。在此界面中,X0~~X17为输入指示灯,可以监控输入的状态;Y0~~Y17为手动测试区,当使用者触动任意按钮时,PLC相对应的输出Y指示灯就会发光。
注:其他的界面均为文字介绍或帮助文档画面。实验时可进行参考。

三、各实验指导

实验一、基本指令的编程练习
在界面二完成此实验。正确将实验示例程序下载到PLC中后,通过程序判断Y1、Y2、Y3、Y4的输出状态,然后再运行程序加以验证。(后附实验示例程序)

实验二、LED数码显示控制实验
在界面三完成此实验。本实验有两种模式可供选择:循环模式和单字模式。其中循环模式为系统启动时八组LED指示灯一段段的显示,次序时A--H;随后显示数字和字符,次序为0―9―A--F,并循环不止。单字模式为触动键盘区的数字或字符时,LED指示灯显示相应的数字和字符并保持不变(后附实验示例程序)。

实验三、触摸屏控制电机调速
在界面四完成此实验。正确将示例程序由计算机下载到PLC后,通过触摸屏控制PLC的程序运行,在PLC程序中改变D4中的值,(例如:D4中的数值为50时,变频器的频率即为50Hz。)进而改变变频器的频率,从而实现触摸屏对电机转速的控制。
在画面左侧有一柱状图,显示速度的百分比,在它右边有一个数值显示框。 “启动/停止”键用来控制电机的运行和停止。当电机的速度设定为大于零并开启“启动”按钮时,电机开始转动;当按下“停止”按钮或将电机的速度设定为零时,电机停止转动 。

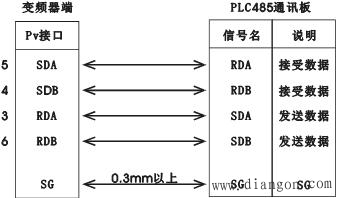

变频器通过网线与PLC(Fx-2N) 485BD通信板连线如下:

  1. 变频器参数的设置:




标签:

Pr30

1

Pr79

0

n1

1

n2

48

n3

10

n4

0

n5

- - -

n6

- - -

n7

- - -

n8

0

n9

0

n10

1

n11

0
