触摸屏修改的参数在程序中如何执行修改

2016-11-02 12:08:27 | 人围观 | 评论:

触摸屏修改plc某变量的值,修改的值何时起作用?
具体就是在扫描周期何处才能被执行?
比如:PLC在程序执行阶段时,触摸屏修改了变量的值,这时程序会识别并修改吗?
还是必须在程序执行前,才会修改变量值?

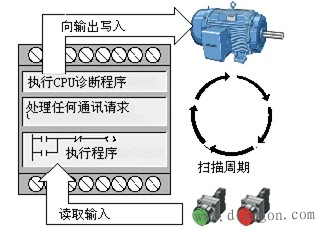

答:从下图看来,不论hmi何时操作,通讯接收交换数据是在PLC整个扫描周期逻辑运算之后,所以修改后的数据要起作用,就还得等到接收到数据后的下一个扫描周期。即这个扫描周期收到数据,下个扫描周期起作用。

1、修改的值何时起作用?
屏将修改的数据传送给PLC,PLC收到数据在其后的扫描周期开始(即进入主循环前)时刷新。
2、触摸屏修改了变量的值,这时程序会识别并修改吗?
这话应该这样讲,不是程序会识别,程序还是原来的程序逻辑,只是是程序引用的变量中的数值改变了。程序引用的变量的数值是修改后的数据了。这一点。用户无需担心,系统会自动完成这些操作,不会出错的。
3、还是必须在程序执行前,才会修改变量值?
用户在任何时候均可修改变量值,这样才能体现出屏操作的实时性。
