触摸屏的通信接地

2018-08-31 10:57:35 | 人围观 | 评论:

1、通信口介绍
西门子公司不同面板所带的通信口可能不同，有的面板只带PR0FIBUS/MPI接口(比如，KT7700 Basic DP)；有的只带ROFINET(LANI)接口(比如，KTP700 Basic PN)；也有的面板两种接口都带，比如Comfort panels通信口包括一个PROFIBUS/MPI接口，一个或多个(最多三个)PR0FINET(LAN)接口，如图1所示。


图1  面板通信口
说明：1为通过PROFINET(LAN)与控制器连接；2为通过PROFIBUS与控制器连接
①PROFIBUS/MPI接口
hmi设备上的接口名称：X2；Sub-D插座，9针，以螺钉固定。PR0FIBUS/MPI接口引脚如图2所示。

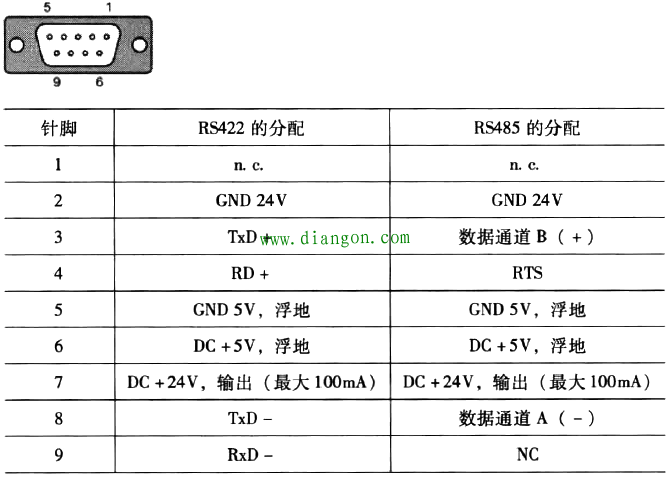

图2  PROFIBUS/MPI接口引脚
②PROFINET(LAN)接口
HMI设备上的接口名称：X1；PROFINET(LAN)接口脚如图3所示。

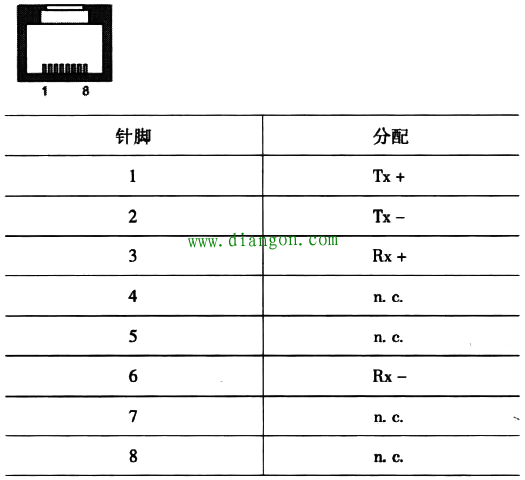

图3  PROFINET(LAN)接口 接口引脚
2、通信电缆的接地处理
使用合适的电缆夹夹紧进入等电位连接导轨上的数据线屏蔽层，如图4所示。


图4  通信电缆的接地处理
 实际应用中的屏蔽层的处理可参考图5所示。

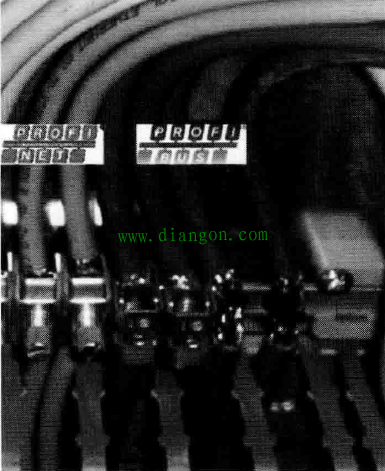

图5  屏蔽层的链接
另外：
◆ 尽可能缩短HMI设备和等电位连接导轨间的电缆长度。
◆ 平行敷设等电位连接导线和数据缆，使其相互间隙距离最小。
