触摸屏的接地设计

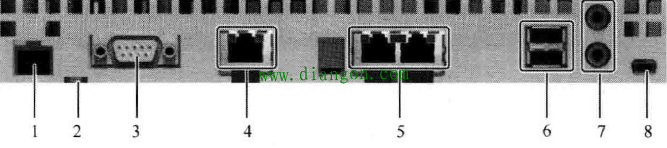

图1 TP1900 Comfort接地及接口图
说明：1为X80电源接口；2为电位均衡接口（接地）；3为X2 PROFIBUS(Sub-D RS422/485)；4为X3 PROFINET(LAN)，10/100/1000MBit；5为X1 PROFINET(LAN)，10/100MBit；6为X61/X62 USB  A型；7为X90音频输入/输出线；8为X60 USB迷你 B型
从整体设计上看，触摸屏在电源供电方式上为24V直流电源，在电源处没有类似plc电源端子的PE端子，整个屏上只有一个接地端子，因此该接地端子必须接地。
另外，从设计上看，该端子是内六星的设计，因此需要专用的工具来进行地线的连接。接地端子如图2所示。

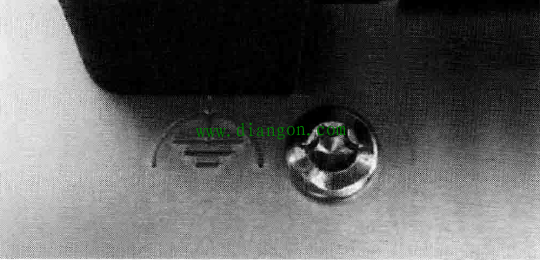

图2  接地端子
但西门子公司的最新触摸屏从7in（1in=0.0254m）起的精智面板产品都具有金属压铸外壳，因此具有更好的结构特性以及EMC特性。并且经过了ATEX指令的防爆危险区2区和22区进行认证，并在相应的危险区域内使用。
而金属外壳的触摸屏安装在柜门上时，有可能与柜门的金属部分有接触。因此，一般在安装触摸屏时会使用钢制固定夹（15〞以上）或铝质固定夹（7〞-12〞）把面板固定到电柜柜门上，如图3所示。

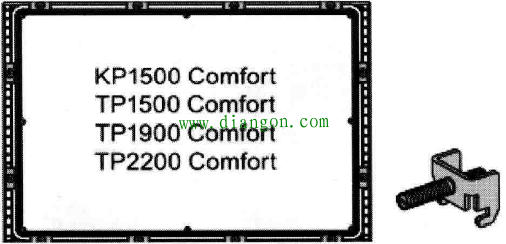

图3   面板的安装夹子
实际的安装图及夹子如图4所示。

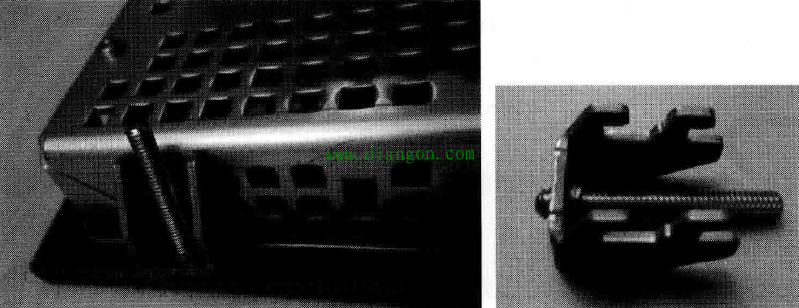

图4   面板安装及夹子
尽管新的触摸屏采用金属外売设计，安装在柜体上的也是采用金属夹子，但由于电柜表面通常都是喷漆的，因而面板的金属外壳与柜壳的金属部分接触面积仍然很小，因此新的面板也需将接地端子进行接地处理。
虽然，此时接地端子和柜体的金属框都是等电位的。但从安全的角度考虑，还是要求柜门单独与柜体的金属框架做良好的连接，如图5所示。

图5   柜门与柜体的连接
