现场总线控制系统的特点和优点

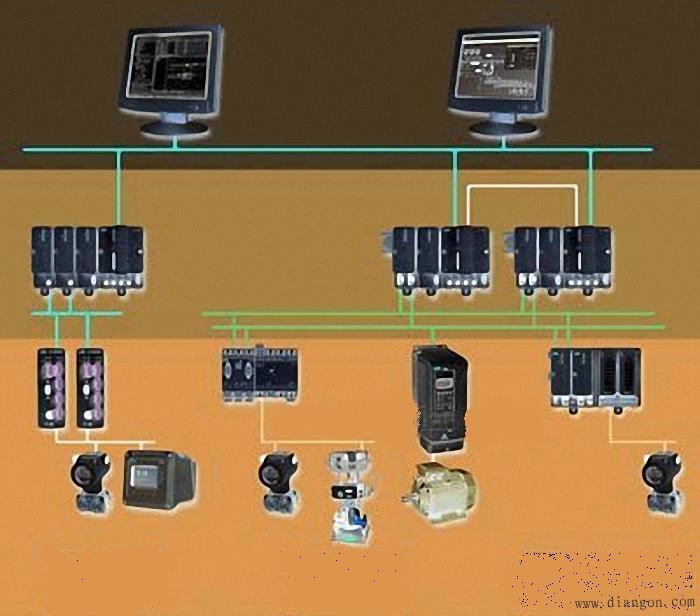

                          K1                                                       K2
     传统计算机控制系统的缺点：这种传输方式一方面要使用大量的信号线缆； 另一方面模拟信号的传输和抗干扰能力低。
     现场总线控制系统的特征：全数字化的现场通信网络。开放型的互联网络。采用数字信号传输取代模拟信号传输。增强了系统的自治性，系统控制功能更加分散。

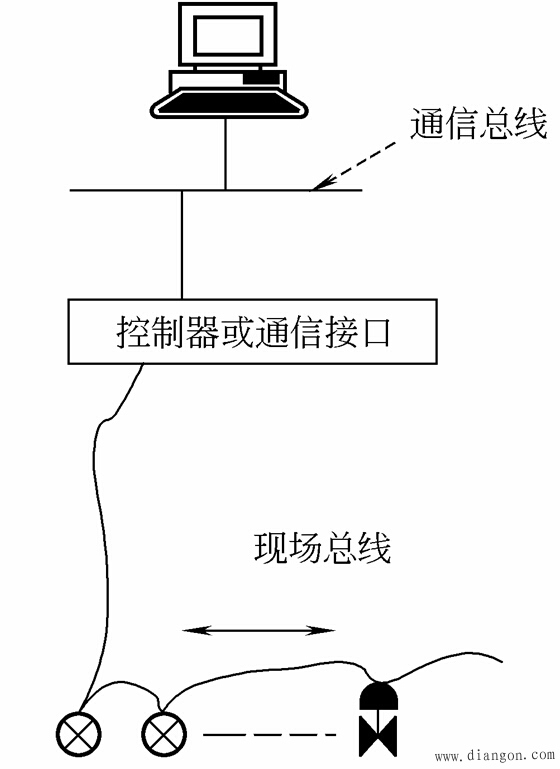

     现场总线控制系统是在是在集散控制系统即dcs系统的基础上发展而成的，它继承了DCS的分布式特点，但在各功能子系统之间，尤其是在现场设备和仪表之间的连接上，采用了开放式的现场网络，从而使系统现场设备的连接形式发生了根本的改变，具有自己所特有的性能和特征。 目前的DCS的检测、变送和执行等现场仪表仍采用模拟信号连接，无法满足上位机系统对现场仪表的信息要求， 产生了上位机与现场仪表进行数字通信的要求。智能化现场仪表的出现，也要求与上位机系统实现数字通信。故要求建立一个标准的现场仪表与上位机系统的数字通信链路即现场总线(FCS)。其结构示意图见图K3。

    2 FCS的特点：
    全数字化的现场通信网络；
    开放型的互联网络；
    采用数字信号传输取代模拟信号传输；
    增强了系统的自治性，系统控制功能更加分散。
    3 FCS的优点：
    节省硬件数量和投资；节省安装费用；节省维护费用；用户具有高度的系统集成主动权；提高系统的准确性与可靠性；对现场环境的适应性；现场总线国际标准化。见图K4所示。其中IEC标准的8种类型是平等的。

其中Type2～Type8需要对Type1提供接口，而标准本身不要求Type2～Type8之间提供接口。目前国际上的现场总线系统由HART 总线系统、 Profibus 总线系统、 FF 总线系统、CAN 总线系统、Lon Works 总线系统等。
