PROFIBUS 的访问机制

2016-12-21 16:18:42 | 人围观 | 评论:

      连接在PROFIBUS 网络上的主动站按照它们的地址顺序组成一个逻辑令牌环。令牌从低站地址到高站地址传递，传递到最高站地址126后，则跳回到最低站地址重新开始。获得令牌的主站可以在拥有令牌期间对属于它的从站进行发送或读取数据的操作。令牌只在主动站点间进行传递，PROFIBUS-DP从站通常为被动站点，不能得到令牌。如图所示，plc主站和hmi可以传递令牌，从站1、2、3不能得到令牌。PROFIBUS-DP通常为一主多从，主站轮询从站，保证通信的实时性。

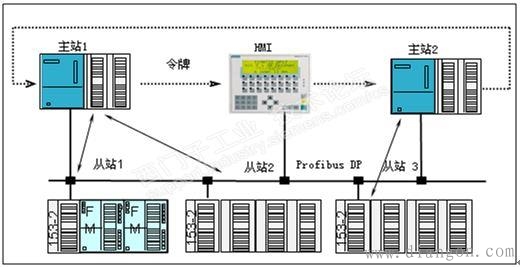

图 令牌的传递
