智能变电站工作原理图解

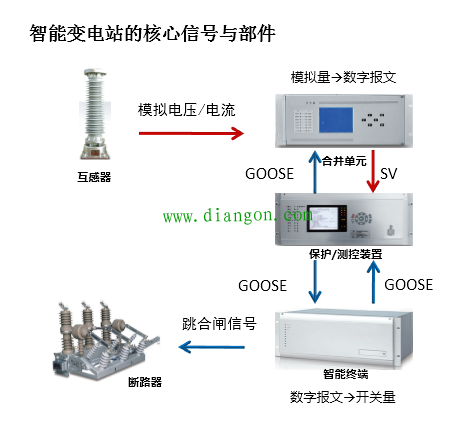

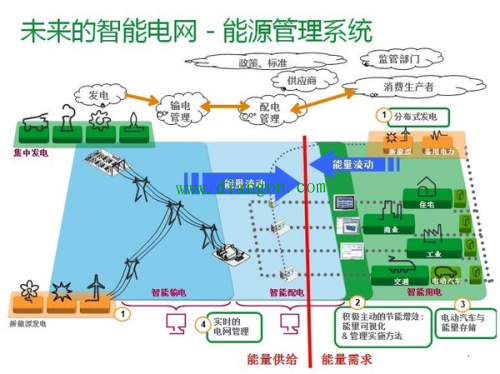

智能变电站是由智能化一次设备和网络化二次设备分层构建，是实现变电站内智能电气设备间信息共享和互操作的现代化变电站。智能化一次设备主要包括智能变压器、智能高压开关设备、电子式互感器等。例如：智能变压器与控制系统依靠通信光纤相连，可及时掌握变压器状态参数和运行数据。

在实现一次设备实现通讯的基础上，网络化二次设备分层构建还需要一个具有广泛适用性、功能强大的通讯协议，使各种设备能通过协议实现互操作，才能让变电站的智能化变为可能。这个通讯协议就是IEC61850。IEC61850标准实现了智能变电站的工程运作标准化，使得智能变电站的工程实施变得规范、统一和透明。通过对设备的一系列规范化，使其形成一个规范的输出，实现系统的无缝连接。

安全和可靠永远是电网系统不可逾越的原则，而众多不同厂家的设备连接到一起，设备之间互操作的可靠性问题也是一个难关。为了保证整个智能变电站系统的可靠性运行及响应速度，必须依靠变电站验收时各种试验及系统联调。由于智能变电站的设备分为过程层、间隔层、站控层3层，因此智能变电站的验收应根据智能变电站的特殊性，在验收时需制定相应验收计划。总的来说，智能变电站的验收项目主要有过程层设备验收、站控层设备验收及主要系统功能验收等项目。
