S7-1200 PLC硬件接线图全集

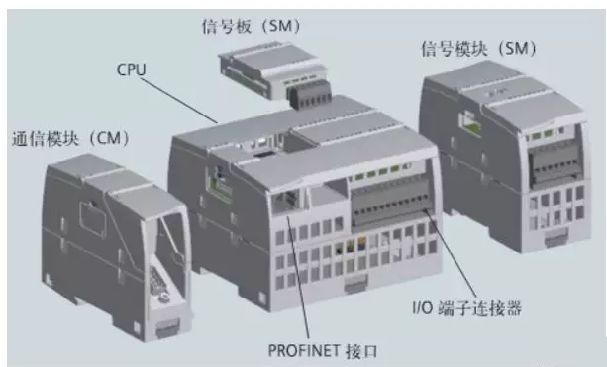

S7-1200的硬件——CPU 模块

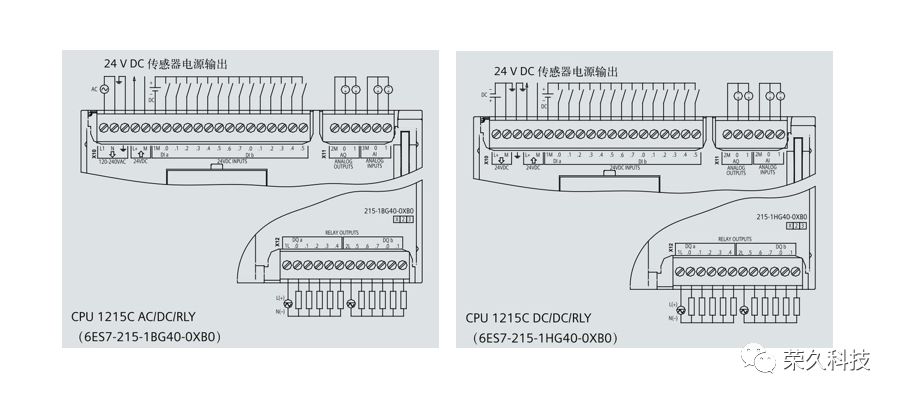

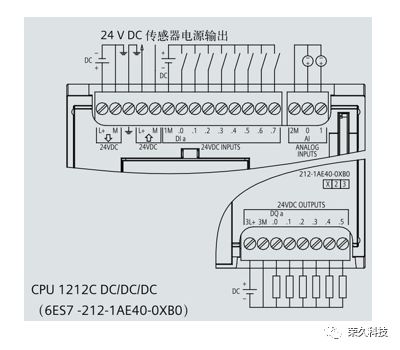

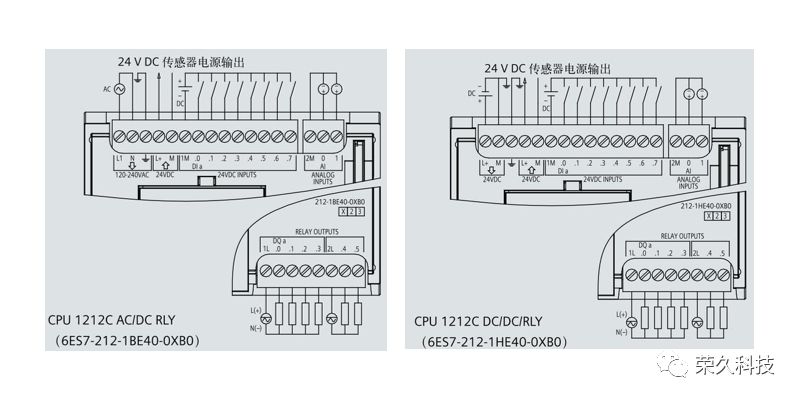

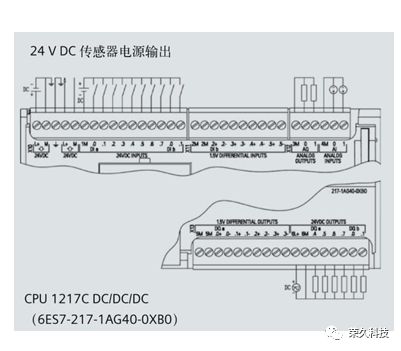

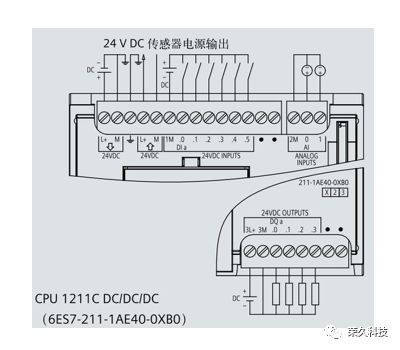

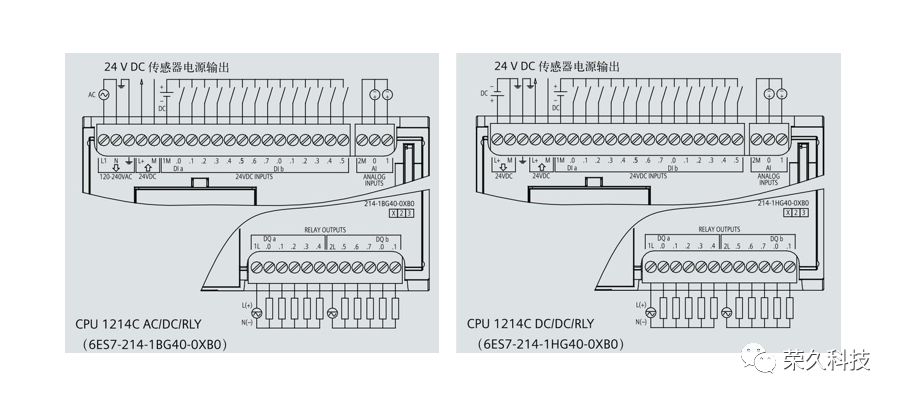

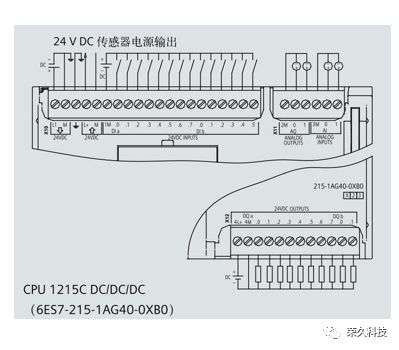

S7-1200的硬件——外部接线图
L+、M接24VDC电源
1M、2M是公共端子

S7-1200的硬件信号板SB( signal board)
通过信号板可以给CPU增加I/O，SB连接在CPU的前端。
1、具有4个数字量I/O(2 x DC输入和2 x DC输出)的SB
2、具有1路模拟量输出的SB

①SB上的状态LED
②可拆卸用户接线连接器

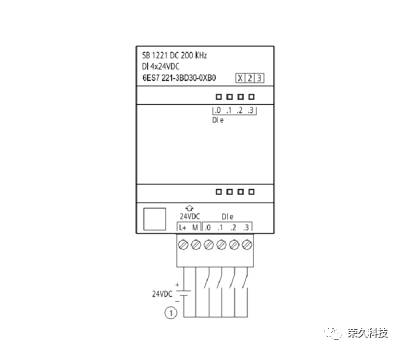

S7-1200的硬件——信号板SB 1221接线图
SB 1221 DI 4X24 VDC，200 kHz

S7-1200的硬件——信号板SB 1222接线图
SB 1222 DQ 4X24 VDC，200 kHz

S7-1200的硬件——信号板SB 1223接线图
SB 1223 DI 2X24 VDC/DQ 2X24 VDC，200 kHz

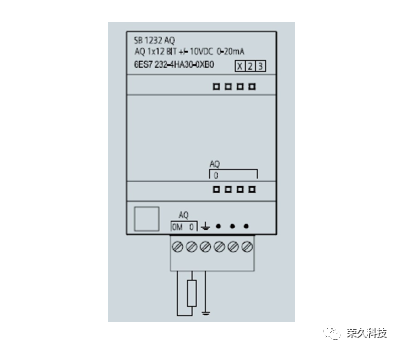

S7-1200的硬件——信号板SB 1232 1x模拟量输出接线图

S7-1200的硬件——信号模块SM（signal module）

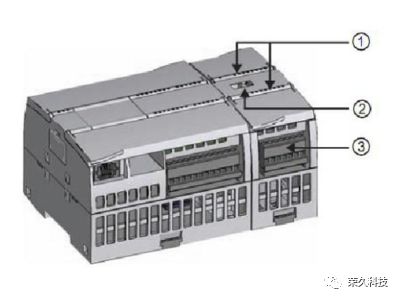

可以使用信号模块给CPU增加附加功能，信号模块连接在CPU右侧

①信号模块的I/O的状态LED
②总线连接器
③可拆卸用户接线连接器
