固态软起动工作原理
在当下电气行业中，只要是固态软启动设备，主回路基本上采用的都是晶闸管，然后通过逐渐改动晶闸管的导通角来抬升电压，完成对电机的结束和发起进程。
为了满足不同行业的电机需求，固态软启动设备又分低压和高压。它们的基本原理差不多，不同的是高压固态软启动柜在高压环境下工作，各种电气元器件的绝缘功用一定要好，电子芯片的抗烦扰才干要强。

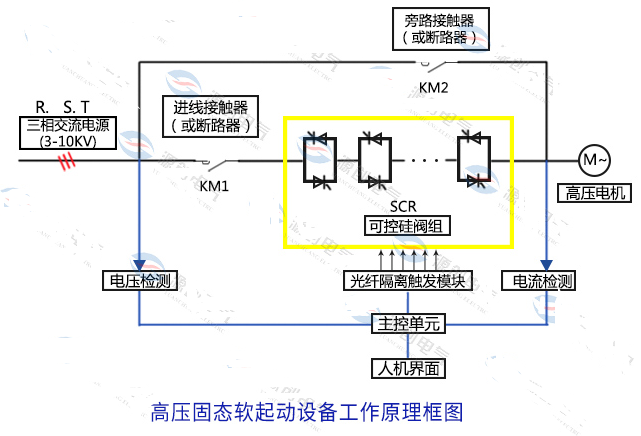

另外高压固态软启动柜中必要有一个高性能的主控单元，以满足对信号的及时和迅速处理，因此这个主控单元一般选用高性能的DSP芯片。在高压固态软启动柜中，由于如今单只高压晶闸管的耐压强度不高，所以有必要由多个高压晶闸管串联进行分压（如下图）。
软起动装置检测到外部起动命令时，由微处理器检测到同步信号后，对主回路可控硅相位角触发进行控制，逐渐增加电机端的电流和电压，从而平滑起动电机。在此过程中，RC滤波阻容吸收单元吸收可控硅反向关断时的尖峰电压；均压电阻擎制可控硅电压，保证串联回路中每只可控硅电压相等。光纤触发保证了控制器与高压可控硅之间的电气隔离，同时保证了触发信号不受电磁干扰。
注：在选配晶闸管上，有必要保证每一相的晶闸管参数尽可能的一致，并且每一相晶闸管的RC滤波电路的元件参数尽可能一致。因为晶闸管的功率参数不一致，会致使晶闸管启停时间不一致，造成个别相晶闸管超额，然后致使晶闸管的损坏。
固态软起动和普通软启动区别
软启动分为固态和液态，液态的是过时的产品，体积笨重效率低下。但价格相对便宜。
固态的是晶闸管控制启动电压达到软起效果，启动力矩不足。但是体积小，易控制等。是目前市场上的主流产品。最好的软起方式是变频启动，用pwm脉宽调制，这同变频器原理相同，成本较高，变频器主要是调速等，仅用来启动则造成浪费。
固态软起动应用
●水泵：利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用；
●球磨机：利用电压斜坡起动，减少齿轮转矩的磨损，减少维修的工作量，延长使用寿命；
●风机：利用固态软起动器取代了传统起动器，减少皮带磨损和机械冲击；
●压缩机：利用限流，实现了平滑起动，降低电机温升；
●破碎机：利用堵转保护和快速保护，避免机械故障和阻塞造成电动机过热而烧毁；
●输送机械：利用软起动和软停机控制，实现平滑渐进的起动过程和平滑减速的停车过程，避免了因冲击而对物料和设备造成的损伤。
