系统基础控制构架
下面我们来了解一下工业生产控制系统是如何一步步发展的。

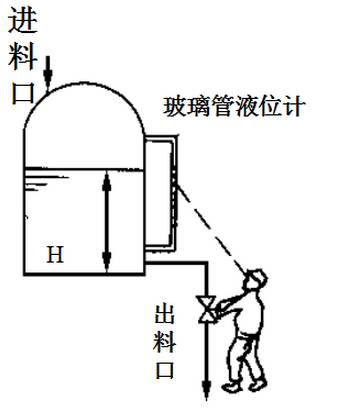

01 原始的人工控制阶段
最原始的控制方法，加多了就多放一点，加少了就少放一点……
为了代替人的劳动，减轻劳动强度，提高工作效率，保证大型、复杂工业的安全生产，向自动化方向改进。

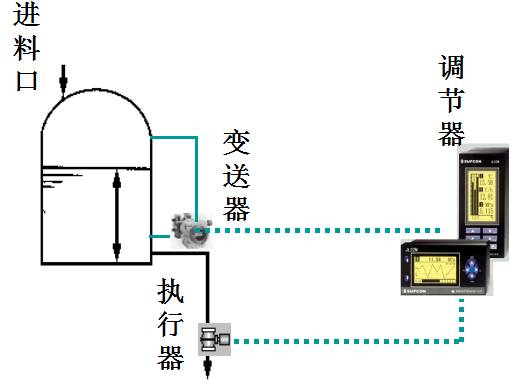

02 常规仪表控制
单元组合仪表
生产过程规模不断扩大，中控仪表越来越多，操作人员对过程的监控和操作的要求也越来越高，模拟仪表难以胜任。

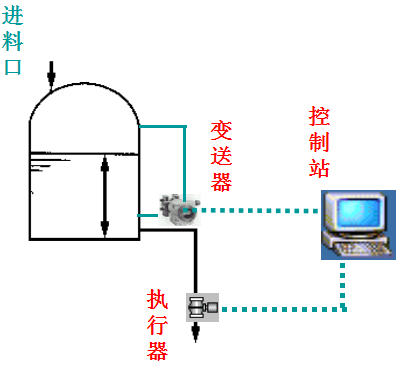

03 计算机集中控制
如何把因计算机的故障造成的危害减少，使危险分散，成为应用计算机控制系统首要解决的问题。
集中和综合的操作和监督要求对全厂、各车间和工段级的控制和操作有相应的数据通信联系，不仅要求有大量的数据传送，而且要求有高速的数据传输速率。
04 DCS控制系统

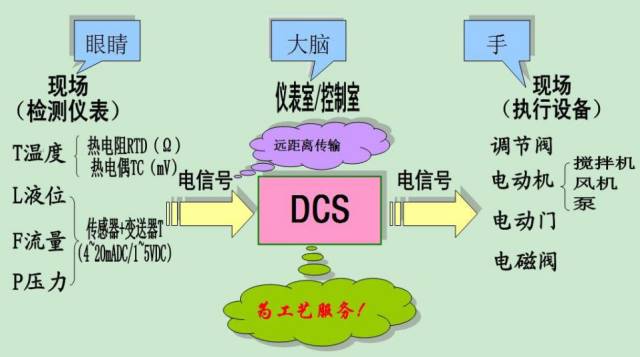

DCS俗称为“工业大脑”

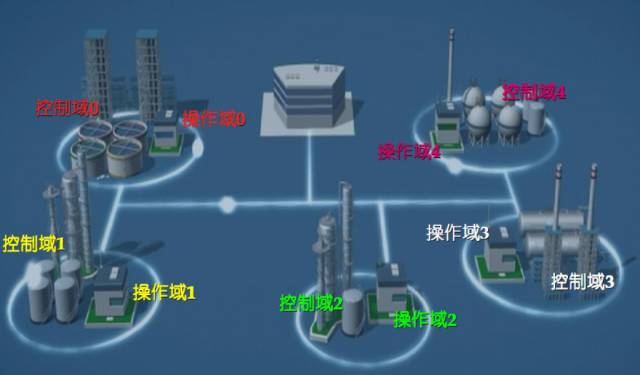

DCS对象分散→控制分散
集中管理：
DCS 概念
DCS是分布式控制系统的英文缩写(Distributed Control System)，在国内自控领域又称为集散控制系统。
DCS的主要特点归结为一句话就是“分散控制，集中管理”。
DCS通常采用若干个控制器（过程站）对一个生产过程中的众多控制点进行控制，各控制器间通过网络连接并可进行数据交换。
生产控制操作采用计算机操作站，通过网络与控制器连接，收集生产数据，传达操作指令。

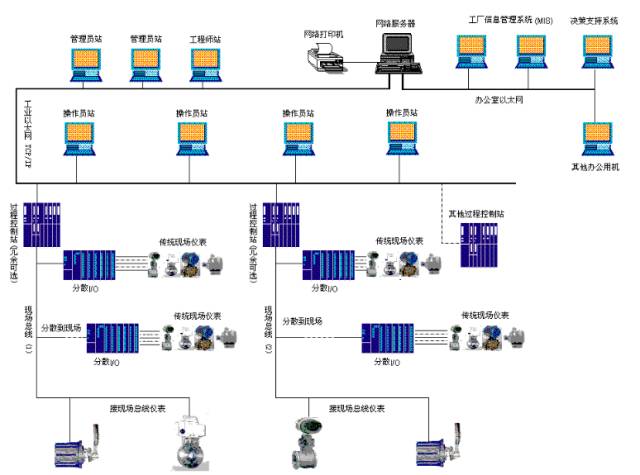

DCS 结构组成
从结构上划分，DCS包括过程级、操作级和管理级。

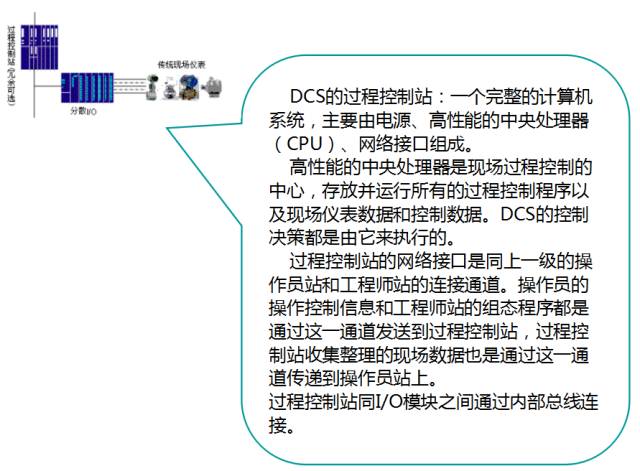

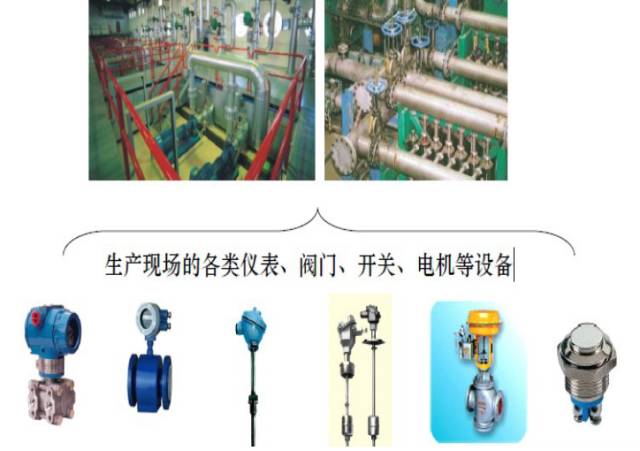

过程级：由过程控制站、I/O单元和现场仪表组成，是系统控制功能的主要实施部分。

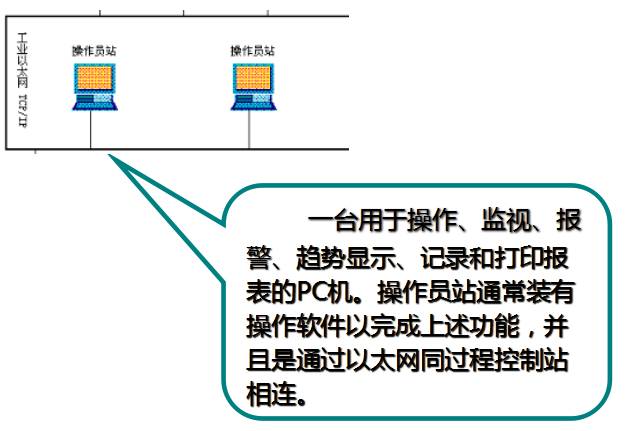

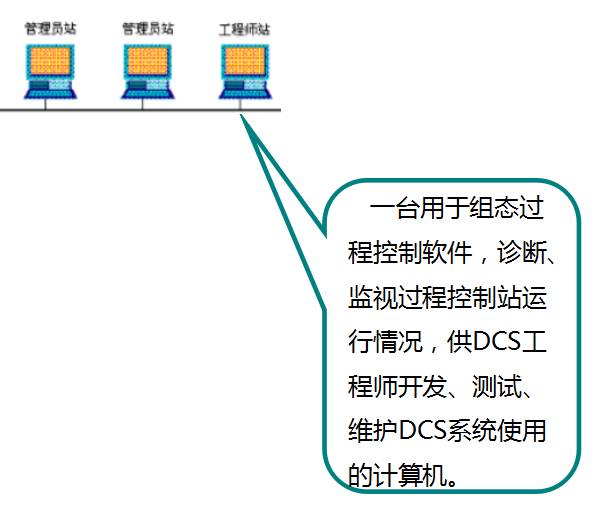

操作级：操作员站和工程师站，完成系统的操作监控和组态维护。
管理级主要是指工厂管理信息系统（MIS或ERP系统），作为DCS更高层次的应用。
DCS操作新手入门（以中控DCS系统为例）
DCS的操作一般都很简单方便，很容易学会，对于工艺操作人员不必讲多少复杂的计算机原理和内部结构，着重教会他们实际使用方法和操作要求即可。
01 功能介绍
计算机监控系统是集现场信号采集、动态显示、自动控制、电气设备（泵）遥控操作及联锁控制等功能于一体的综合性系统。在计算机操作和监视画面上可实现以下功能：
02 工具栏简介
系统简介：介绍本公司产品功能、特点以及系统规模。
报警一览：当参数报警时，报警信息自动登录到报警画面，以历史报警方式进行记录，记录最长为1000条报警信息。查阅报警一览画面，可得到历史报警情况。
系统总貌：系统检索目录。从中可以查看系统流程图、趋势曲线、数据一览、控制分组等信息，并可从总貌画面直接进入某页选中的流程图、趋势曲线、数据一览、控制分组等画面；也可从总貌画面直接弹出某个选中的动态参数的棒状仪表，从中查阅该参数的详细信息。
控制分组：可从中查阅有关调节或可调整参数的信息，在操作权限许可的情况下，可对调节或调整参数进行修改操作。并可从控制分组画面直接进入调整画面。作用：将相关仪表放在同一个画面，同时进行操作。
调整画面：点击该键查看被选中位号的调整画面；
趋势图：趋势曲线画面：可从中查阅有关参数的记录曲线。每页趋势曲线画面最多可记录8个参数的变化趋势。每条曲线可单独查阅，以便更清楚的查阅。时标可左右移动，以便查阅允许记录长度内某一时间某一参数的当时值（即查阅历史记录数据）, 参数记录时间间隔可以根据用户情况而定。
流程图：工艺流程画面，为系统主要监控和操作界面，在流程图上可以实现监视和控制现场的功能。
报表画面：报表画面以报表的形式显示实时数据，包括重要的系统数据和现场数据，以供系统状态检查或工艺分析。
数据一览：每页数据一览画面最多可显示32个动态参数，选择某页数据一览画面，可集中查阅多个参数的动态变化情况。
系统状态：点击
，弹出画面
，故障诊断画面用于显示控制站硬件和软件运行情况的远程诊断结果。进程信息用于显示后台服务的信息。
前页：翻到前一页。
后页：翻到后一页。
翻页：翻到当前的任何一页。
后退：后退到当前画面之前的画面。
前进：前进到当前画面之后的画面。
用户登录：操作登录及权限设置：保证系统安全性。
消音：点击该键可消除报警声音。
操作记录一览：将监控画面中所有操作进行记录，提供给操作人员查看。操作记录一览分位号操作记录和系统操作记录两种方式显示。
系统服务：用于显示该软件的版本、版权、使用权等信息，同时在此可进行系统服务设置。
查找I/O位号：该功能用于在监控软件中快速查找I/O位号。
打印：用于打印当前的监控画面。
弹出式报警：用于特别重要的报警，一旦报警，系统会第一时间弹出报警对话框。
退出系统：用于退出AdvanTrol监控软件。
编辑：黄飞
