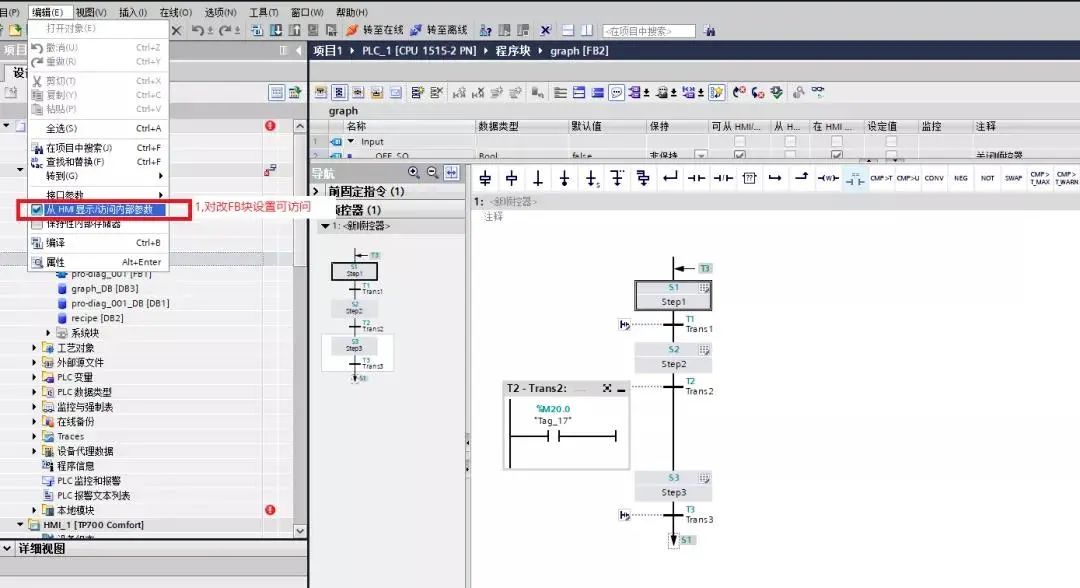

▲ 图1.打开graph功能块，并进行设置

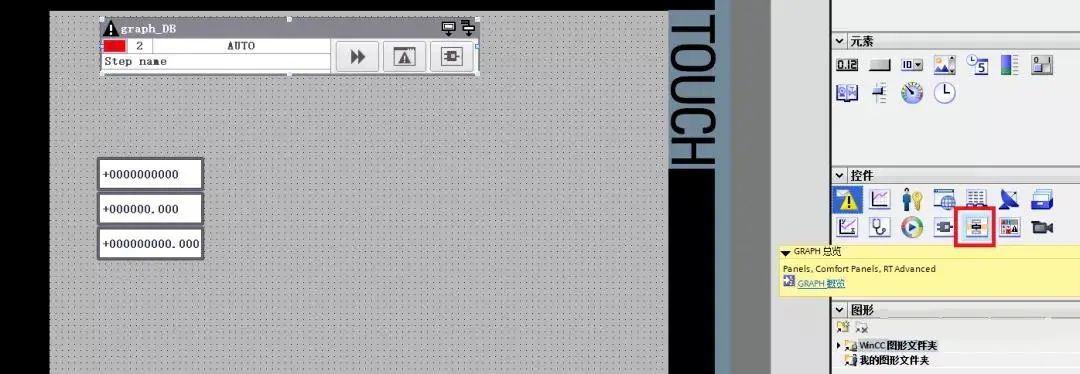

2）在HMI中新建一个画面，增加一个控件“GRAPH总览”，如下图所示：
▲ 图2.添加控件
3）添加一个“画面4”，并在其中添加一个控件“PLC代码视图”，如下图所示：
▲ 图3.添加PLC代码视图
4）配置控件，将变量连接到对应的FB块的背景块中的"OFF_SQ"，如下图所示：
▲图4.连接GRAPH块的变量

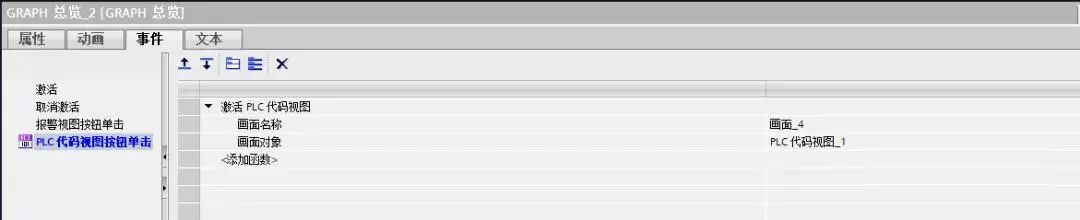

5）在事件中编辑“PLC代码视图按钮单击”，目的是出现问题时按下按钮时可以直接跳出对应的“画面4”，并在画面四中显示对应的PLC代码，如下图所示：
▲ 图5.PLC代码编辑
6）执行结果如下图，停在第二步，原因是M20.0信号没有满足，如下图所示：
▲图6.监视结果
好了，这只是一个简单的示例，PLC工程师编程时需要综合考虑到变量名，步号的名称，这样才能达到理想的效果。
