洗衣机无刷电机中的双极霍尔开关AH401F应用

2024-05-15 02:32:03 | 人围观 | 评论:

洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器。家用洗衣机主要由箱体、洗涤脱水桶(有的洗涤和脱水桶分开)、传动和控制系统等组成，有的还装有加热装置。 在洗衣机中必不可少的是无刷电机，霍尔在无刷电机中常起到换向和位置检测的作用。常用双极霍尔开关AH401F，该类元件高耐温，高耐压，频率高，可长时间稳定工作。

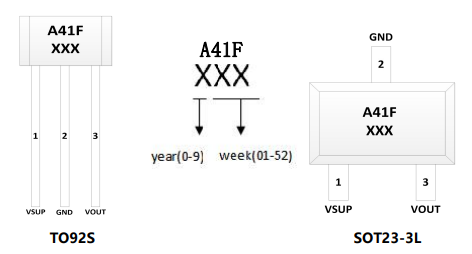

中科阿尔法霍尔开关AH401F是一款耐高压双极霍尔开关芯片，采用高压bipolar工艺制程。该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式为输入磁感应强度，输出为数字电压信号。 AH401F具有可耐高电压冲击，具有极强的抗噪能力；适用于各种电子消费类、汽车和工业控制等领域。并且提供TO92S和SOT23-3L两种封装形式，且封装都符合RoHS标准。

AH401F性能参数： 工作电压：3.0V~60V； 过压保护能力：80V； ESD性能：±4 kV； 集电极开路输出，电源引脚反向电压保护； 可驱动电流最大30mA； 工作温度范围：-40℃~150； AH401F高压双极霍尔开关芯片包括电压调制电路、霍尔片、信号放大电路和施密特触发器电路。其中电压调制电路为霍尔片提供参考电压，该霍尔片感应到垂直于传感器表面的磁场产生霍尔电压，放大后发送给施密特触发器。同时该芯片还集成了反向电源的保护二极管，用于保护芯片免于反向电压的击穿。
编辑：黄飞
