1.基本原理
电压测量方法就是使用万用表检测电路中的工作电压,将测量的结果与正常值比较,以便判定线路工作是否正常。
电路正常工作时，电路中各点的工作电压都有一个相对稳定的正常值或动态变化的范围。如果电路中出现短路故障、开路故障或元器件性能参数发生改变时，该电路中的工作电压也会跟着发生改变。所以，电压测量法就能够通过检测电路中某些关键点的工作电压有或者没有、偏大或者偏小、动态变化是否正常，然后根据不同的故障现象，结合电路的工作原理进行分析，找出故障的原因。
2.基本方法
电源是电路正常工作的必要条件，所以当电路出现故障时，应首先检测电源部分。如果电源电压不正常，应重点检查电源电路和负载电路是否存在开路或者短路故障。在通常情况下，如果电源部分有开路故障，如熔断器烧断，电源就没有电压输出；如果负载出现短路故障，电源电压会降低。
检查电力拖动控制线路时，把万用表选择开关转到500V交流电压档上。电压测量方法可分为分阶段测量法和分段测量法。

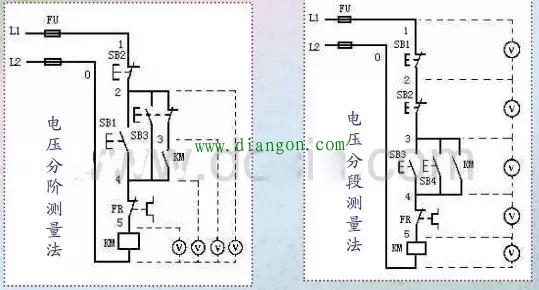

如上图中左侧图所示，电压分阶段测量法检查时，先用万用表测量1、0两点间的电压,若电压正常为380V。然后,按住起动按钮SB1不放,同时将黑色表棒接到点0上,红色表棒按点2、3、4、5标号依次向下移动,分别测量各阶之间的电压,电路正常的情况各阶段的电压应为380V。
如上图中右侧图所示，电压分段测量法是将红、黑表笔逐段测量相邻两标号点（例如1～2,2～3,3～4,4～5，5～0）间的电压。如电路正常,除5～6两点间的电压等于380V之外,其他任相邻两点间的电压值均为零。如按下SB3接触器KM不吸合，说明电路有断路故障。此时，可用万用表电压档逐测试各相邻两点间的电压。如果测量到某相邻两点间的电压为380V,说明这两点间所包含的触头、连接导线接触不良或者断路。例如标号4～5两点间的电压380V或某一定的电压值,说明接触器KM的触头接触不良或未导通。
电压测量法的应用实例见下表：
-
