电梯安全钳原理

2016-12-19 17:22:58 | 人围观 | 评论:

电梯运行速度超过1.15倍额定速度时,电梯限速器动作,通过限速器钢丝绳拉动轿厢上的安全钳提拉装置,使轿厢两侧的安全钳动作,安全钳将导轨紧紧地钳住,从而使轿厢制动。安全钳是一个制动装置,安装在电梯轿厢或电梯对重装置底部。它包括提拉机构和制动机构两部分。 提拉机构的作用是将限速器的机械动作传递到制动机构并使制动机构动作,制动机构动作后其内部的楔形块会将电梯卡在导轨上 避免电梯进一步坠落 。



    让我们仔细检一下现代化安全钳的制造过程。首先,安全钳的设计需建立在脱扣速度的基础上。试想一下满载乘客的电梯在下降过程中突然停止。即使是急停也必须保整体减速位于人体可接受的降速范围之内。

    因此,协调标准要求安全钳是:
•一种渐进型设备,使得轿厢速度超过1米/秒

•具有缓冲效果的瞬时型安全钳,使得速度不超过1米/秒

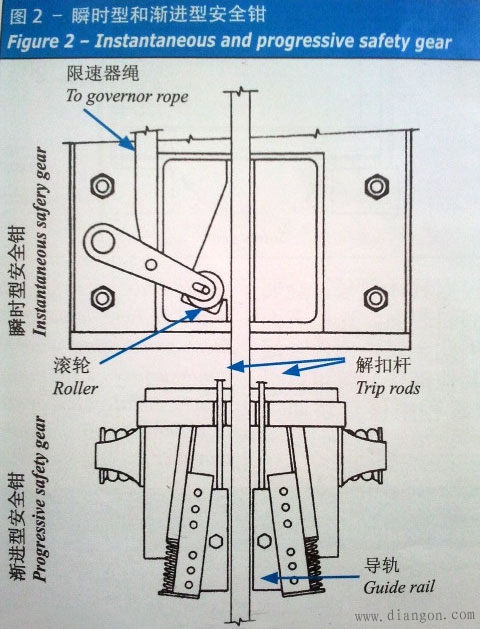

•瞬时型安全钳,使得速度大于0.63米/秒(图2)

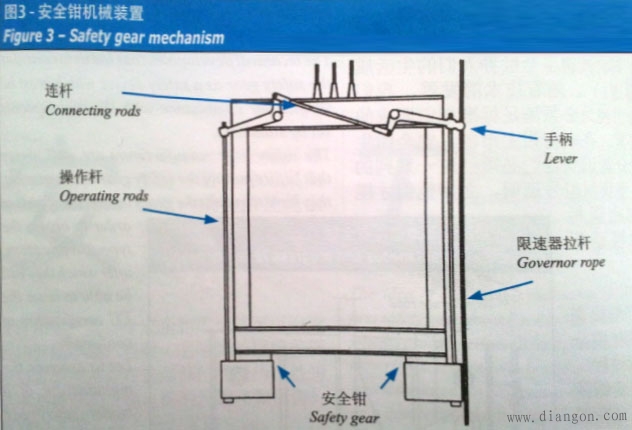

    总的来说,安全钳由两个坚固的金属块构成,最好安装在电梯轿厢底部导轨水平面上(图3)。

    导轨穿过金属块。根据具体里号,金属块拥有一个或多个倾斜表面,这些表面与导轨表面汇合,因此金属块部件(滚轮、金属棱镜或者其他部件)就可以很好地楔牢,在下降过程中停止轿厢(图4)。

    正如我们已经看到的,金属块部件的楔牢方式、减速方式必须不会对乘客造成危险。
安全钳通过限速或绳索松弛装置实现机械控制。

    一旦安全钳啮合,需要具有资质的专业人士干预进行释放操作。

    在安全钳干预期间,必须确保轿厢地板的负载平均分布,不会倾斜超过某个数值。此外,安全电气接点必须切断电梯的电源。

    如果电梯井底的区域被占用,那么有必要在曳引电梯的对重和液压电梯的任何平衡重上安装安全钳。

    安全钳的操作类似于电梯轿厢,如电梯指令所述,如果电梯轿厢出现向上失控运动的危险.例如绳缆曳引电梯,在上升过程中,安全供必须同时能够停止轿厢运行。

    在这种情况下,有时允许更快的下降速度,但是绝对不能超过1gn 。
