电梯构造及工作原理

2016-12-22 18:35:13 | 人围观 | 评论:

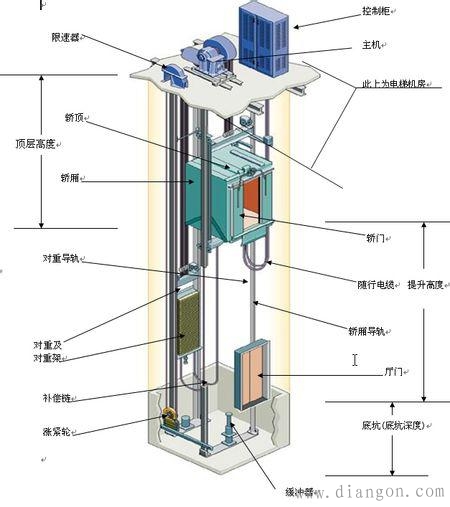

电梯内部结构的各系统及其工作原理,电梯系统共包括八大系统,分别是曳引系统、导向系统、轿厢、门系统、重量平衡系统 、电力拖动系统、电气控制系统、安全保护系统。
  一.曳引系统
  曳引系统的主要功能是输出与传递动力,使电梯运行;曳引系统主要由曳引钢丝绳,导向轮,反绳轮组成。
  二.导向系统
  导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动;导向系统主要由导轨,导靴和导轨架组成。
  三.轿厢
  轿厢是运送乘客和货物的电梯组件,是电梯的工作部分;轿厢由轿厢架和轿厢体组成。
  四.门系统
  门系统的主要功能是封住层站入口和轿厢入口;门系统由轿厢门,层门,开门机,门锁装置组成。


  五.重量平衡系统
  系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常.;系统主要由对重和重量补偿装置组成。
  六.电力拖动系统
  电力拖动系统的功能是提供动力,实行电梯速度控制; 电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成。
  七.电气控制系统
  电气控制系统的主要功能是对电梯的运行实行操纵和控制.;电气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成。
  八.安全保护系统
  保证电梯安全使用,预防危害人身安全的事故发生.;由电梯监控,电梯楼层显示器,限速器,安全钳,缓冲器,端站保护装置组成。
