电梯PLC梯形图

2017-03-28 13:50:45 | 人围观 | 评论:

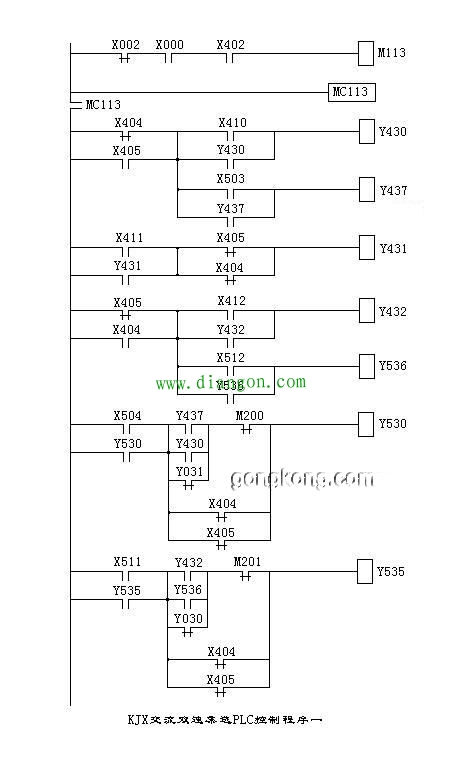

 KJX-plc电梯控制梯形图程序(一)


  整理这些资料还真够费劲的.尤其画这些梯形图.太耽误时间了.白天上班,晚上画一会.总想快点画完.无奈时间有限,只有一点一点的往上加了!
KJX-plc电梯控制梯形图程序(二)


  整理这些资料还真够费劲的.尤其画这些梯形图.太耽误时间了.白天上班,晚上画一会.总想快点画完.无奈时间有限,只有一点一点的往上加了!

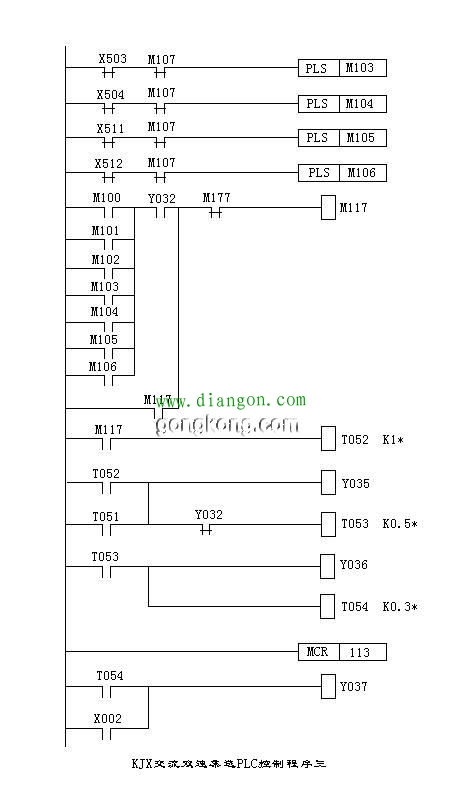

KJX-plc电梯控制梯形图程序(三)

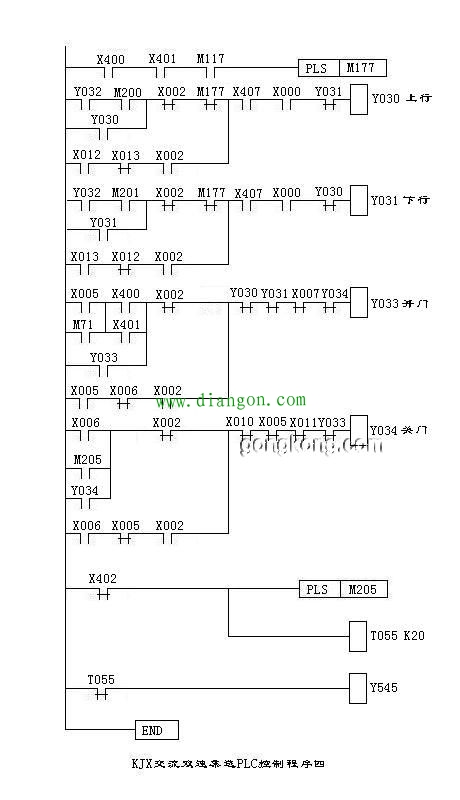

KJX-plc电梯控制梯形图程序(四)


电梯控制原理图中的符号解释
  刊误:接到输入端X407的接点JMS应为MSJ(门延时继电器接点)。
   符号解释:
   JTJ - 安全回路的急停继电器
   YXK - 运行选择开关
   JX - 集选(自动)
   SJ - 司机(手动)
   ZSA - 直驶按钮
   KMA - 开门按钮
   GMA - 关门按钮
   KMX - 开门限位
   GMX - 关门限位
   OLK - 或联开关
   MXK - 慢修(检修)开关
   NMS - 轿厢内慢上按钮
   NMX - 轿厢内慢下按钮
   DMS - 轿厢顶慢上按钮
   DMX - 轿厢顶慢下按钮
   SPX - 上平层限位
   XPX - 下平层限位
   XFK - 消防开关
   MSJ - 门时间继电器
   SXK - 上限位开关
   XXK - 下限位开关
   KMX - 开门限位
   GMX - 关门限位
   KMC - 开门接触器
   GMC - 关门接触器
