数控车床的结构和工作过程

2016-10-28 16:41:53 | 人围观 | 评论:

    数控车床是数字程序控制车床的简称,它集通用性好的万能型车床、加工精度高的精密型车床和加工效率高的专用型普通车床的特点于一身,是国内使用量最大、覆盖面最广的一种数控机床,占数控机床总数的25%左右(不包括技术改造而成的车床)。

数控车床的分类

1.数控车床的分类

    数控车床的分类方法较多,但通常都以和普通车床相似的方法进行分类。

(1)按车床主轴位置分类

1)立式数控车床 立式数控车床简称为数控车床,其车床主轴垂直于水平面,并有一个直径很大的圆形工作台,供装夹工件用。这类机床主要用于加工径向尺寸大、轴向尺寸相对较小的大型复杂零件。

2)卧式数控车床 卧式数控车床又分为数控水平导轨卧式车床和数控倾斜导轨卧式车床。倾斜导轨结构可以使车床具有更大的刚性,并易于排除切屑。

(2)按加工零件的基本类型分类

1)卡盘式数控车床 这类车床未设置尾座,适合车削盘类(含短轴类)零件。其夹紧方式多为电动或液动控制,卡盘结构多具有可调卡爪或不淬火(即软卡爪)。

2)顶尖式数控车床 这类数控车床配置有普通尾座或数控尾座,适合车削较长的轴类零件及直径不太大的盘、套类零件。

(3)按刀架数量分类

1)单刀架数控车床 普通数控车床一般都配置有各种形式的单刀架,如四工位卧式自动转位刀架或多工位转塔式自转位刀架。如图1所示。

图1 四工位自动转位刀架

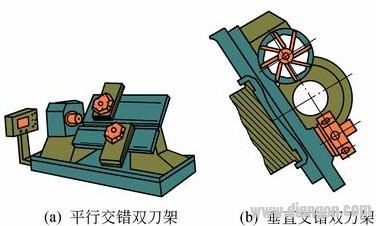

(2)双刀架数控车床 这类车床其双刀架的配置(即移动导轨分布)可以是如图2a所示的平行分布,也可以是图2b所示的相互垂直分布,以及同轨结构。

图2 组合形式的自动转位刀架

数控车床的组成及工作原理

1.数控车床的组成

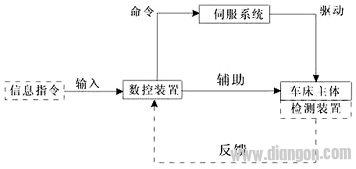

    虽然数控车床种类较多,但一般均由车床主体、数控装置和伺服系统三大部分组成。图3是数控车床的基本组成方框图。

图3 数控车床的基本组成方框图


(1) 车床主体

   除了基本保持普通车床传统布局形式的部分经济型数控车床外,目前大部分数控车床均已通过专门设计并定型生产。

1)主轴与主轴箱

a)主轴 数控车床主轴的回转精度,直接影响到零件的加工精度;其功率大小、回转速度影响到加工的效率;其同步运行、自动变速及定向准停等要求,影响到车床的自动化程度。

b)主轴箱 具有有级自动调速功能的数控车床,其主轴箱内的传动机构已经大大简化;具有无级自动调速(包括定向准停)的数控车床,起机械传动变速和变向作用的机构已经不复存在了,其主轴箱也成了"轴承座"及"润滑箱"的代名词;对于改造式(具有手动操作和自动控制加工双重功能)数控车床,则基本上保留其原有的主轴箱。

2)导轨

    数控车床的导轨是保证进给运动准确性的重要部件。它在很大程度上影响车床的刚度、精度及低速进给时的平稳性,是影响零件加工质量的重要因素之一。除部分数控车床仍沿用传统的滑动导轨(金属型)外,定型生产的数控车床已较多地采用贴塑导轨。这种新型滑动导轨的摩擦系数小,其耐磨性、耐腐蚀性及吸震性好,润滑条件也比较优越。

3)机械传动机构

    除了部分主轴箱内的齿轮传动等机构外,数控车床已在原普通车床传动链的基础上,作了大幅度的简化。如取消了挂轮箱、进给箱、溜板箱及其绝大部分传动机构,而仅保留了纵、横进给的螺旋传动机构,并在驱动电动机至丝杠间增设了(少数车床未增设)可消除其侧隙的齿轮副。

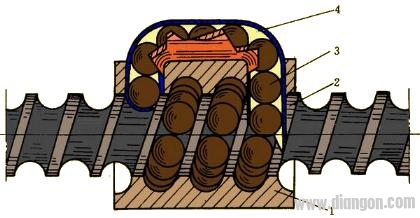

a)螺旋传动机构 数控车床中的螺旋副,是将驱动电动机所输出的旋转运动转换成刀架在纵、横方向上直线运动的运动副。构成螺旋传动机构的部件,一般为滚珠丝杠副,如图4所示。

如图4 滚珠丝杠副

1一螺母 2一丝杠 3一滚珠 4一滚珠循环装置

    滚珠丝杠副的摩擦阻力小,可消除轴向间隙及预紧,故传动效率及精度高,运动稳定,动作灵敏。但结构较复杂,制造技术要求较高,所以成本也较高。另外,自行调整其间隙大小时,难度亦较大。

b)齿轮副。在较多数控车床的驱动机构中,其驱动电动机与进给丝杠间设置有一个简单的齿轮箱(架)。齿轮副的主要作用是,保证车床进给运动的脉冲当量符合要求,避免丝杠可能产生的轴向窜动对驱动电动机的不利影响。

4)自动转动刀架

    除了车削中心采用随机换刀(带刀库)的自动换刀装置外,数控车床一般带有固定刀位的自动转位刀架,有的车床还带有各种形式的双刀架。

5)检测反馈装置

   检测反馈装置是数控车床的重要组成部分,对加工精度、生产效率和自动化程度有很大影响。检测装置包括位移检测装置和工件尺寸检测装置两大类,其中工件尺寸检测装置又分为机内尺寸检测装置和机外尺寸检测装置两种。工件尺寸检测装置仅在少量的高档数控车床上配用。

6)对刀装置

   除了极少数专用性质的数控车床外,普通数控车床几乎都采用了各种形式的自动转位刀架,以进行多刀车削。这样,每把刀的刀位点在刀架上安装的位置,或相对于车床固定原点的位置,都需要对刀、调整和测量,并以确认,以保证零件的加工质量。

(2) 数控装置和伺服系统

    数控车床与普通车床的主要区别就在于是否具有数控装置和伺服系统这两大部分。如果说,数控车床的检测装置相当于人的眼睛,那么,数控装置相当于人的大脑,伺服系统则相当于人的双手。这样,就不难看出这两大部分在数控车床中所处的重要位置了。


a)数控装置

    数控装置的核心是计算机及其软件,它在数控车床中起“指挥”作用:数控装置接收由加工程序送来的各种信息,并经处理和调配后,向驱动机构发出执行命令;在执行过程中,其驱动、检测等机构同时将有关信息反馈给数控装置,以便经处理后发出新的执行命令。

b)伺服系统

    伺服系统准确地执行数控装置发出的命令,通过驱动电路和执行元件(如步进电机等),完成数控装置所要求的各种位移。

2.数控车床的工作过程

数控车床的工作过程如图5所示。

图5 数控车床的工作过程

(1)首先根据零件加工图样进行工艺分析,确定加工方案、工艺参数和位移数据。

(2)用规定的程序代码和格式规则编写零件加工程序单;或用自动编程软件进行CAD/cam工作,直接生成零件的加工程序文件。

(3)将加工程序的内容以代码形式完整记录在信息介质(如穿孔带或磁带)上。

(4)通过阅读机把信息介质上的代码转变为电信号,并输送给数控装置。由手工编写的程序,可以通过数控机床的操作面板输入程序;由编程软件生成的程序,通过计算机的串行通信接口直接传输到数控机床的数控单元(MCU)。

(5)数控装置将所接受的信号进行一系列处理后,再将处理结果以脉冲信号形式向伺服系统统发出执行的命令。

(6)伺服系统接到执行的信息指令后,立即驱动车床进给机构严格按照指令的要求进行位移,使车床自动完成相应零件的加工。
