数控编程中的常用指令

2017-01-11 11:44:37 | 人围观 | 评论:

1、准备功能G代码

在插补运算之前需要规定,为插补运算作好准备的工艺指令,如:G17、G01、G02、G81等;分为模态代码和非模态代码。

G41、G42、G40G81~G89

G90、G91G00、G01、G02、G03

1)G90、G91

用G90编程时,程序段中的坐标尺寸为绝对值,即在工件坐标系中的坐标值。用G91编程时,程序段中的坐标尺寸为增量坐标值,即刀具运动的终点相对于前一位置的坐标增量。





标签:

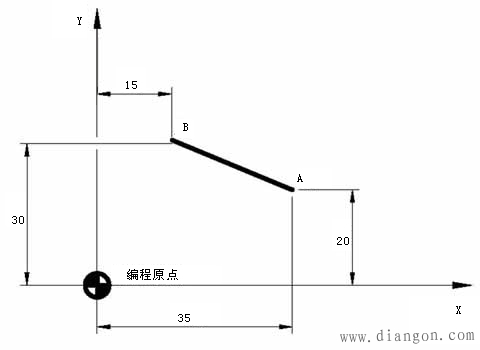

A→B:

N100 G90 G01 X15.0 Y30.0 F100

N100 G91 G01 X-20.0 Y10.0 F100
