数控机床机械结构的基本要求

2017-02-06 13:19:34 | 人围观 | 评论:

数控机床的机械结构必须具有高精度、高刚度、低惯量、低摩擦、适当的阻尼比等特性,从而使数控机床达到预定的各项性能指标。为此,数控机床的机械结构设计应着重从以下几个方面入手。

1、提高数控机床构件的刚度

机床部件在切削力的作用下将产生变形,数控机床的刚度是机床结构抵抗这些变形的能力。

根据所受载荷力的不同,机床刚度可分为静刚度和动刚度。静刚度是指机床在静载荷作用下抵抗变形的能力,它与机床系统构件的几何参数及材料的弹性模量有关。动刚度是指机床在交变载荷作用下防止振动的能力,它与机械系统构件的阻尼率有关。

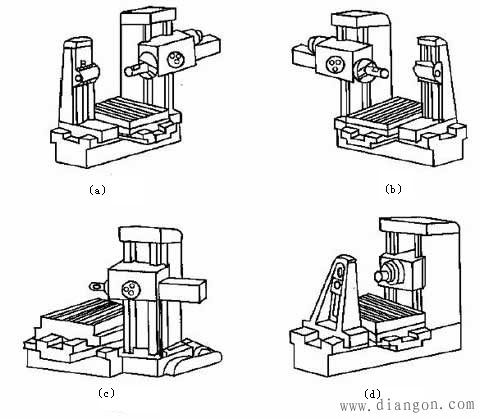

1)采用合理的机床结构布局

3)合理选择和布置筋(隔)板

纵向隔板:提高抗弯刚度;横向隔板:提高抗扭刚度;斜向隔板:兼有提高抗弯刚度、抗扭刚度的效果。
