主传动系统作用:产生主运动和主切削力。
对主传动系统的要求:
(1)调速要求。
(2)功率要求。
(3)精度要求。
(4)动态响应性能。
1、主传动方式
采用交流伺服电机或直流伺服电机作为驱动元件。
数控机床的主传动方式:

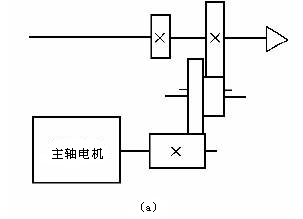

(1)带有二级齿轮变速
(2)定比传动(齿形带)

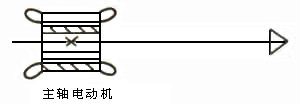

(3)主轴电机直接驱动
(4)电主轴
2、主轴部件的结构
主轴部件是数控机床的重要部件,其结构的先进性已成为衡量机床水平的标志之一。主轴部件包括主轴、主轴的支承轴承和安装在主轴上的传动零件等。
主轴部件要求具有良好的回转精度、结构刚度、抗振性、热稳定性、耐磨性和精度的保持性。
对于具有自动换刀装置的数控机床,必须有刀具的自动夹紧装置、主轴准停装置等。
目前,主轴端部的结构形状都已标准化。
(a)数控车床主轴端部 (b)铣、镗类机床主轴端部 (c)外圆磨床砂轮主轴端部 (d)内圆磨床砂轮主轴端部 (e)钻床与普通镗床锤杆端部 (f)数控镗床主轴端部 |
