分度工作台和数控回转工作台

回转工作台使数控机床能按照控制指令作分度或回转运动，完成指定的加工工序。常用的回转工作台有分度工作台和数控回转工作台。

分度工作台只能完成分度运动，不能实现圆周进给运动；数控回转工作台能实现圆周进给运动。

1）分度工作台

通常分度工作台的分度运动只限于某些规定的角度，不能实现0°~360°范围内任意角度的分度。为了保证加工精度，分度工作台的定位（定心和分度）精度要求很高，要有专门的定位元件来保证。

分度工作台按其定位机构的不同分为定位销式分度工作台和鼠牙盘式分度工作台：

（1）定位销式分度工作台

定位销式分度工作台采用定位销和定位孔作为定位元件，定位精度取决于定位销和定位孔的位置精度和配合间隙，最高精度可达±5分。

（2）鼠牙盘式分度工作台

采用鼠牙盘定位的分度工作台能达到较高的分度定位精度，一般为±3分，最高可达±0.4分。能承受很大的外载，定位刚度高，精度保持性好。

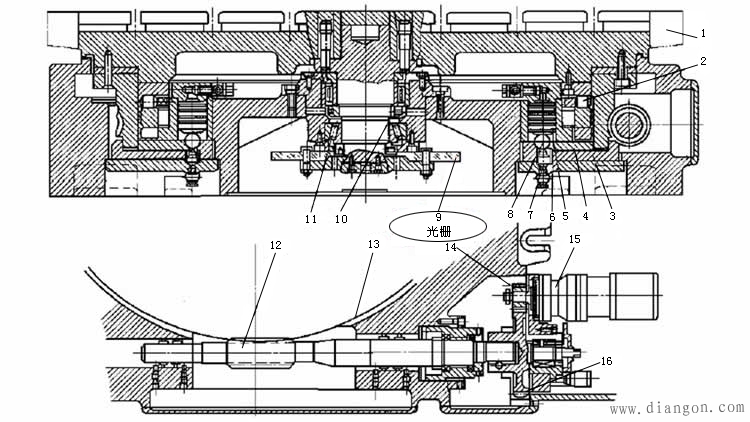

2）数控回转工作台

为了扩大数控机床的加工性能，适应某些零件加工的需要，数控机床的进给运动，除X、Y、Z三个坐标轴的直线进给运动之外，还可以有绕X、Y、Z三个坐标轴的圆周进给运动，分别称为A、B、C轴。

数控机床的圆周进给运动，由数控回转工作台实现。

数控回转工作台能实现自动进给，在结构上和数控机床的进给驱动机构有许多共同之点。不同之点在于数控机床的进给驱动机构实现的是直线进给运动，而数控回转工作台实现的是圆周进给运动。

数控回转工作台分为开环和闭环两种。
