机床电气电路常见保护措施

控制电路是用来控制主电路中的执行部件的通断动能的。常设的有零压（又叫失压保护）、欠压、互锁、联锁、防护、急停、限位等保护。
1.零压保护
主电路的执行部件在正常运转时，突然出现停电，而当恢复来电后，为使执行部件不能自动运行，以保护设备和人身安全。加装只有在人工操作以后，执行部件才能运行的保护装置。常用中间继电器和主令开关组成零压保护电路。常用的电气元件有中间继电器、小型继电器。
2.欠压保护

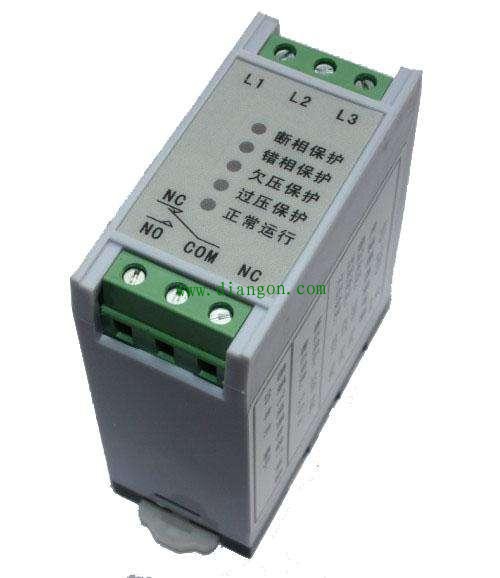

因某种原因，供给主电路中执行部件电源电压降低到额定电压的85%及以下时，及时切断电源使这些执行部件不受损坏的保护装置。常用的电气元件有欠压继电器。
3.互锁保护
互锁保护主要用电动有正反转场合，以防止控制电机正反转的交流接触器同时吸合，造成三相电源的相间短路引发跳闸、火灾、爆炸等事故。常用接触器常闭触点和主令开关常闭点串联在对方的线圈的电路中，使其一方吸合，另一方不能吸合的方法。
4.联锁保护
常用于一个部件、必须在另一部件先运动后且符合某种条件后，才能运行。如静压磨头，必须在静压电机工作，润滑油注入静压磨头腔且压力达到规定后，磨头才能运行，否则磨头抱死，造成重大损失。还有在导轨运动的工作台，必须先润滑，才能使工作台运动。常用的电气元件有压力、流量开关、行程开关、接近幵关等。
5.防护保护
这种保户主要是保护设备、人身安全的。如以防工件飞出防护罩，电气柜的门开关等。一旦防护罩或电气柜门打开，就会切断控制电源。常用的电气元件有行开关、接近开关等。
6.急停保护

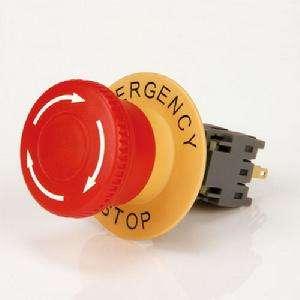

急停保护是最近十来年才使用的保护，现已广泛使用且不可少的保护，当设备发生故障不致使扩大或触及到人身安全时，一键按下急停按钮，切断控制电源，甚至切断整个设备电源。急停按钮特点是按下后，人手松开它也能自锁住。在没有人干预下，急停按钮始终处于自锁状态。

7.限位保护

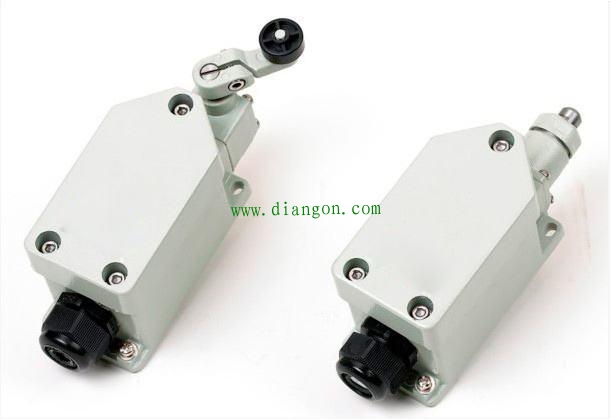

限位保护主要用于机械传动的直线运动部件的行程限制。直线运动的部件都是规定在一个区域内运行，一旦超出这个区域，轻者会使部件损坏，重者会造成重大设备事故、人身伤亡事故，常用的电气元件有行程开、接近开关等。

8.控制电路的短路保护
为防止控制电路发生导线、负载（如交流接触器、中间继电器线圈及其它电器类）、对地等短路，引发设备事故、火灾、爆炸等采取的保护措施。常用的电气元件，有熔断器、断路器等。
以上列举了一些常用电气保护，还有特殊场合下一些保护（如电梯防坠保护……），在这不一一列出。
