计算机I/O接口与系统的连接

2016-10-23 11:24:44 | 人围观 | 评论:

计算机接口是CPU和外围设备之间的连接界面。典型的I/O接口和外部的连接如图1所示。
图1 典型的I/O接口与外部的连接
图2、图3和图4中，分别画出了典型的I/O接口芯片Z80PIO、8255A和8251A与CPU和外围设备的连接关系。由图2、图3和图4可见，接口芯片与CPU之间必要的连接信号有下列4类：
（1）数据信号D0～D7。
（2）读/写控制信号 。
（3）片选信号CS和地址线A１、A0。
（4）时钟、复位、中断控制、联络信号等控制信号。

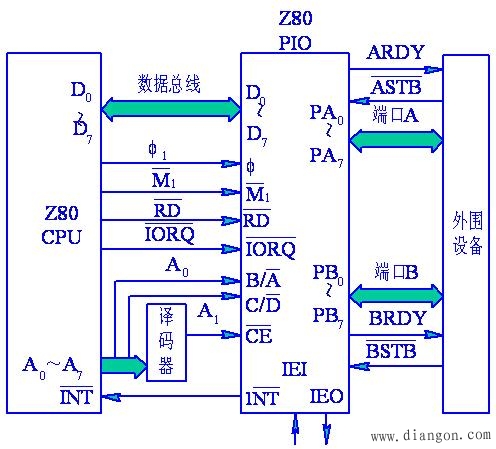

图2 Z80PIO与CPU和外设的连接
图2 8255A与CPU和外设的连接

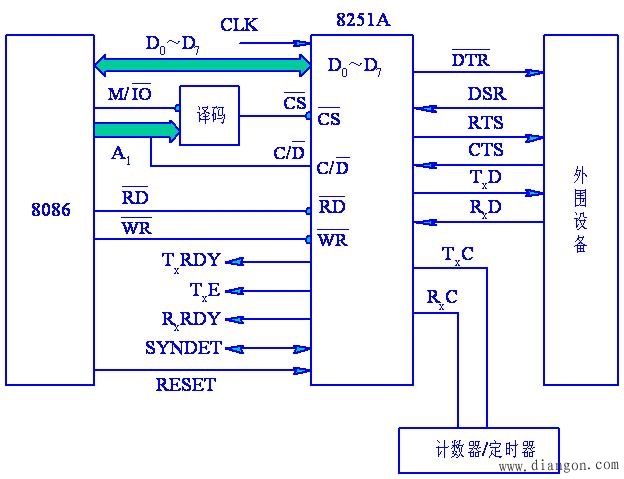

图3 8251A与CPU和外设的连接
