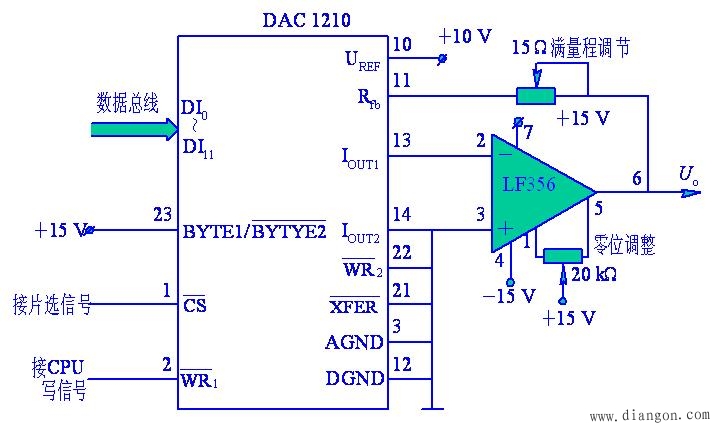

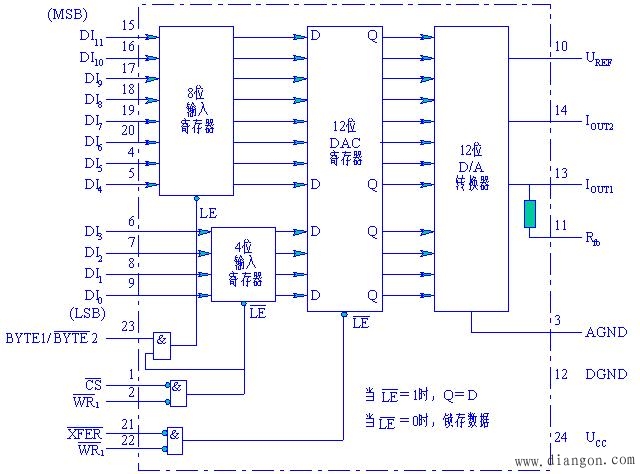

1.DAC1210的主要性能及特点 DAC1210（与DAC1208、DAC1209是一个系列）是双列直插式24引脚集成电路芯片。输入数据为12位二进制数字；分辨率为12位；电流建立时间为1μs；供电电源为+5~+15V（单电源供电）；基准电压UREF范围为-10~+10V。 DAC1210的特点是：线性规范只有零位和满量程调节；可与所有的通用微处理机直接接口；单缓冲、双缓冲或直通数字数据输入；与TTL逻辑电平兼容；全四象限相乘输出。 2. DAC1210的引脚说明 DAC1210的原理框图及引脚图如图1所示。各引脚的定义如下： CS――片选（低电平有效）。 WR1――写入1（低电平有效），用于将数据位（D1）送到输入锁存器。 当WR1为高电平时，输入锁存器中的数据被锁存。12位输入锁存器分成两个锁存器，一个存放高8位的数据，而另一个存放低4位的数据。BYTE1／BYTE2控制脚为高电平时选择两个锁存器，处于低电平时则改写4位输入锁存器。   Rfb――反馈电阻。集成电路芯片中 UCC――数字电源电压。它是器件的电源引脚。UCC的范围是直流电压5~15V，工作电压的最佳值为15V。 AGND――模拟地。它是模拟电路部分的地。 DGND――数字地。它是数字逻辑的地。 DAC1210是电流相加型D/A转换器，有IOUT2和IOUT2两个电流输出端，通常要求转换后的模拟量输出为电压信号，因此，外部应加运算放大器将其输出的电流信号转换为电压输出。加一个运算放大器可构成单极性电压输出电路，加两个运算放大器则可构成双极性电压输出电路。图2中绘出了DAC1210单缓冲单极性电压输出的电路图。 的反馈电阻用作为DAC提供输出电压的外部运算放大器的分流反馈电阻。芯片内部的电阻应当一直使用（不是外部电阻），因为它与芯片上的R-2R T形网络中的电阻相匹配，已在全温度范围内统调了这些电阻。 UREF――基准输入电压。该输入端把外部精密电压源与内部的R-2RT形网络连接起来。 UREF的选择范围是-10~+10V。在四象限乘法DAC应用中，也可以是模拟电压输入。  图2 DAC1210单缓冲单极性电压输出电路 由上面的分析可知，DAC1210与DAC0832有许多相似之处，其主要差别在于分辨率不同，DAC1210具有12位的分辨率，而DAC0832只有8位的分辨率。例如，若取UREF＝10V，按单极性输出方式，当DAC0832输入数字0000 0001时其输出电压约为 39.06mV ，而DAC1210输入数字0000 0000 0001时，其输出电压约为2.44mV。可见，DAC1210的分辨率比DAC0832的分辨率高16倍，因此转换精度更高。 |
